Основные гидролинии (конкрете вибратор)(2) — HITACHI ZX70-3

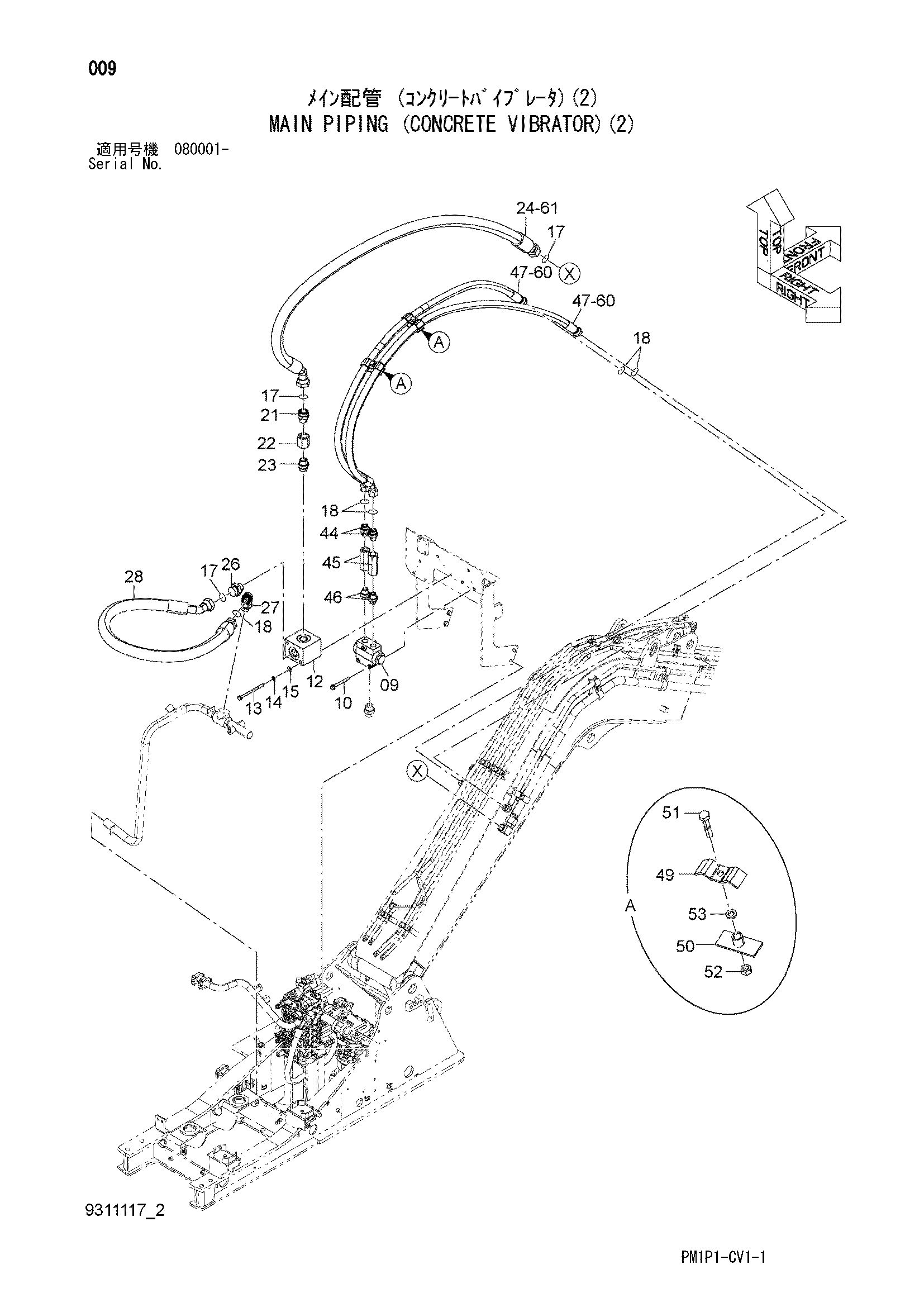

Заводская схема «Основные гидролинии (конкрете вибратор)(2)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4269315 | Клапан дивидер | 1 |
| 10 | J271000 | Болт с шайбой | 3 |
| 10A | J901000 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 3054432 | Блок | 1 |
| 13 | J901008 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | A590110 | Плоская шайба | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 4187329 | Уплотнительное кольцо | 4 |
| 21 | 4208097 | Адаптер | 1 |
| 22 | 94-0679 | Разъём | 1 |
| 23 | 4184837 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4689029 | Шланг | 1 |
| 26 | A853180 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A853380 | Угловой штуцер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4698854 | Шланг | 1 |
| 44 | 4208967 | Адаптер | 2 |
| 45 | 4637923 | Обратный клапан | 2 |
| 46 | 4208243 | Адаптер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4323594 | Шланг | 2 |
| 49 | 4202103 | Хомут | 2 |
| 50 | 9727633 | Хомут | 2 |
| 51 | J901260 | Болт | 2 |
| 52 | J950012 | Гайка | 2 |
| 53 | A590912 | Пружинная шайба | 2 |
| 60 | 4327315 | Защитный кожух | 8 |
| 61 | 4446406 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
