Стрела 3.72m [EU] — HITACHI ZX70-3

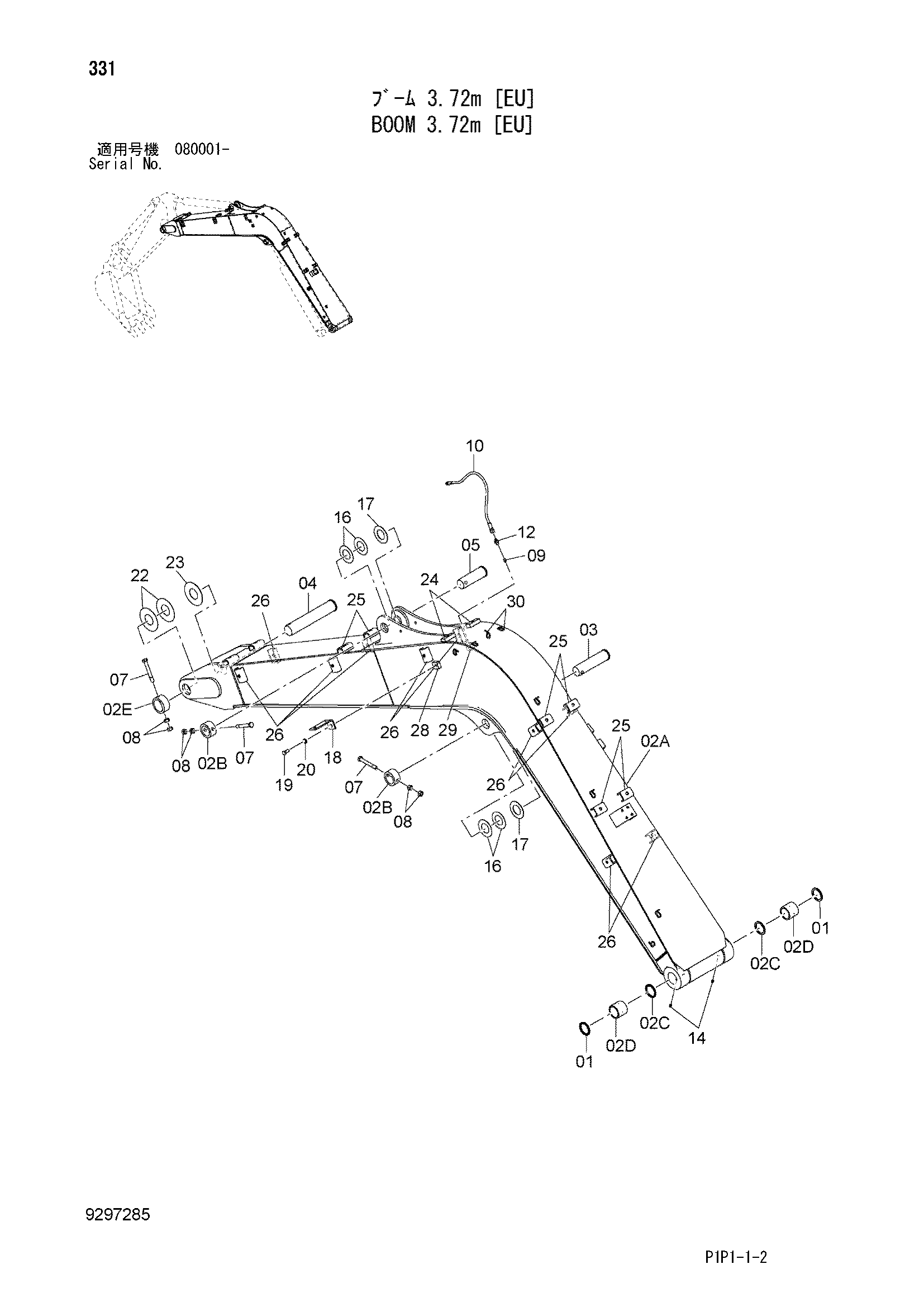

Заводская схема «Стрела 3.72m [EU]» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела 3.72m [EU] HITACHI ZX70-3](/catalog-drawings/bc/bc580be9-8ad9-4d66-8624-c4a9e4d3d855.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 7052202 | Стрела | 1 |
| 02A | 5011233 | Стрела | 1 |
| 02B | 4434950 | Ограничитель | 2 |
| 02C | 4094086 | Пылезащитное уплотнение | 2 |
| 02D | 4445478 | Втулка | 2 |
| 02E | 4434951 | Ограничитель | 1 |
| 03 | 3055536 | Палец | 1 |
| 04 | 3096626 | Палец | 1 |
| 05 | 3076942 | Палец | 1 |
| 07 | 4435123 | Стопорный палец | 3 |
| 08 | J950016 | Гайка | 6 |
| 09 | J75481 | Пресс-маслёнка | 1 |
| 10 | 4129123 | Нейлоновый шланг | 1 |
| 12 | 94-1301 | Адаптер | 1 |
| 14 | J75581 | Пресс-маслёнка | 2 |
| 16 | 4374459 | Упорная пластина 1.0mm | 4 |
| 17 | 4374437 | Упорная пластина 2.0mm | 2 |
| 18 | 4224631 | Кронштейн | 1 |
| 19 | J901425 | Болт | 1 |
| 20 | A590914 | Пружинная шайба | 1 |
| 22 | 4394384 | Упорная пластина 1.0mm | 2 |
| 23 | 4394385 | Упорная пластина 2.0mm | 1 |
| 24 | 4137298 | Седло винта | 2 |
| 25 | 9765301 | Седло винта | 6 |
| 26 | 4692529 | Седло винта | 1 |
| 27 | 9765301 | Седло винта | 10 |
| 28 | 4224632 | Седло винта | 1 |
| 29 | 4224632 | Седло винта | 1 |
| 30 | 4446513 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
