Электрооборудование (A) — HITACHI ZX70-3

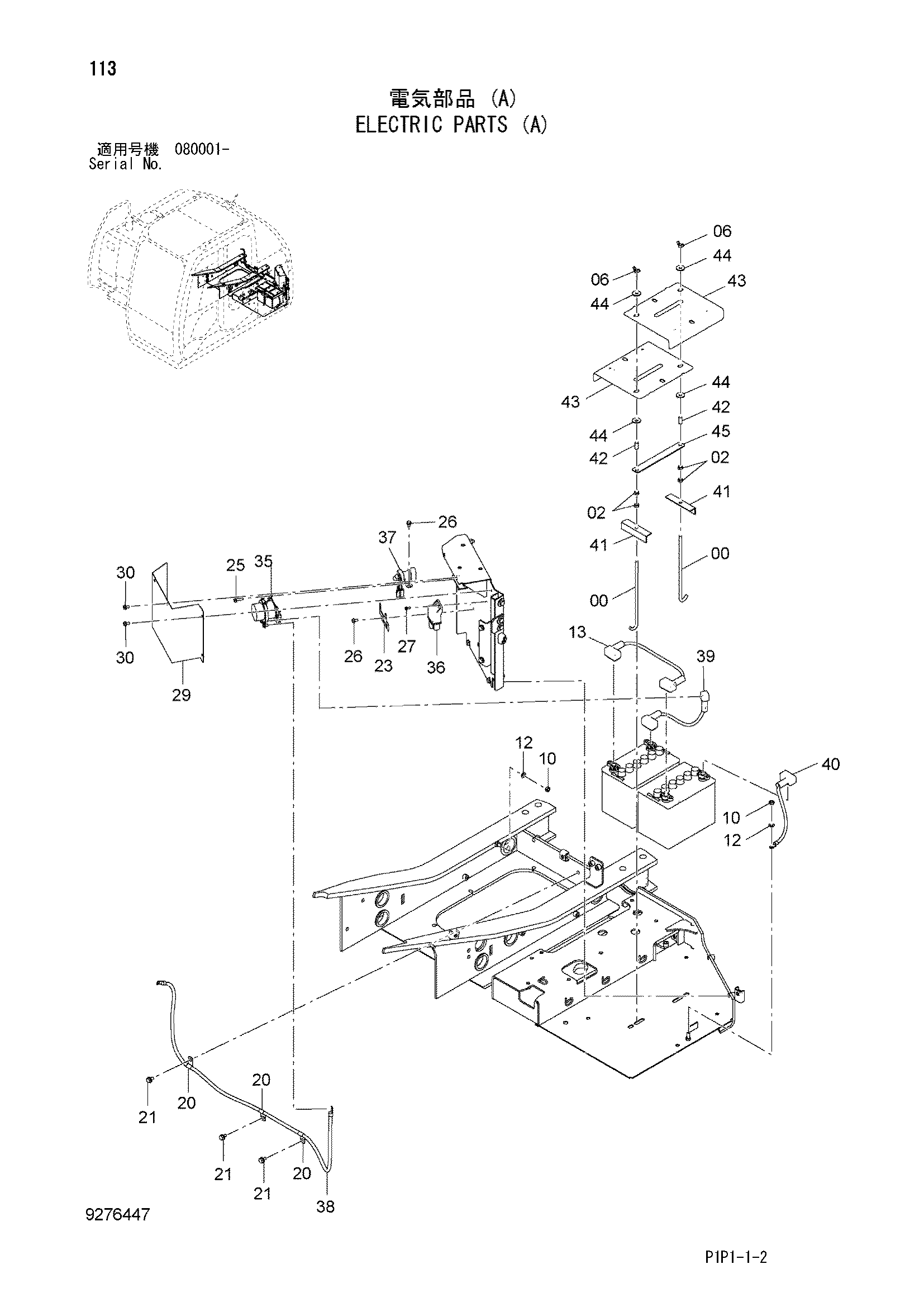

Заводская схема «Электрооборудование (A)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4430289 | Болт крюк | 2 |
| 02 | J950010 | Гайка | 4 |
| 06 | M570010 | Гайка винг | 2 |
| 10 | J950010 | Гайка | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | 4350738 | Жгут проводов | 1 |
| 20 | 4190272 | Зажим | 3 |
| 21 | J271020 | Болт с шайбой | 3 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4449445 | Кронштейн | 1 |
| 25 | J260830 | Болт с шайбой | 2 |
| 25A | J900830 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J260816 | Болт с шайбой | 4 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | J260616 | Болт с шайбой | 1 |
| 27A | J900616 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 29 | 3110093 | Крышка | 1 |
| 30 | J260816 | Болт с шайбой | 4 |
| 30A | J900816 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 35 | 4255762 | Реле аккумулятор | 1 |
| 36 | 4669371 | Таймер | 1 |
| 37 | 4452158 | Реле | 1 |
| 38 | 4679531 | Жгут проводов | 1 |
| 39 | 4350735 | Жгут проводов | 1 |
| 40 | 4435890 | Жгут проводов | 1 |
| 41 | 4678332 | Опора | 2 |
| 42 | 4627469 | Проставка | 2 |
| 43 | 4678301 | Крышка | 2 |
| 44 | J217083 | Шайба | 4 |
| 45 | 4686204 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
