Пилотные гидролинии (гидромолот, гидроножницы) — HITACHI ZX70-3

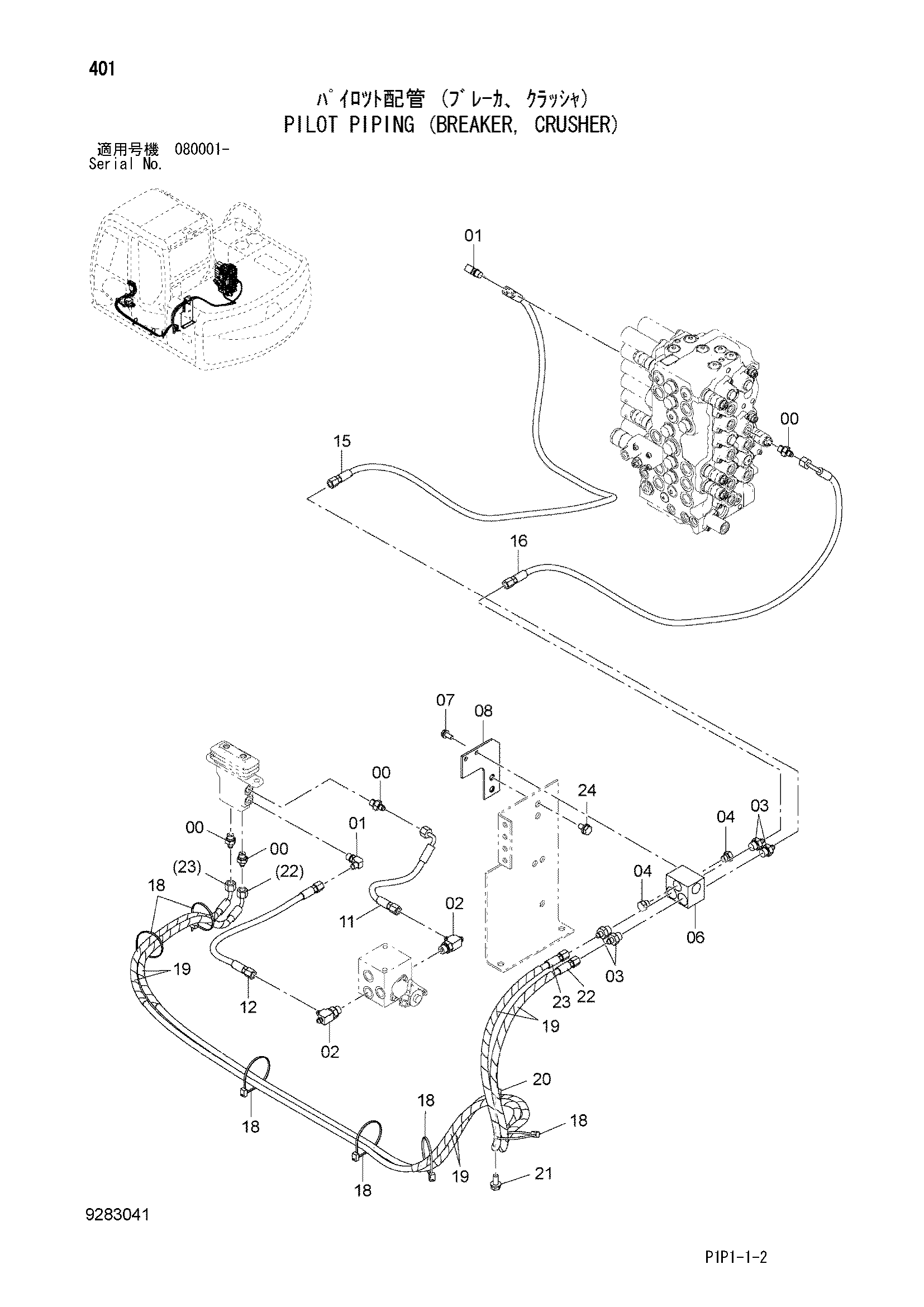

Заводская схема «Пилотные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852322 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852432 | Тройник | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852132 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A885002 | Пробка | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4330230 | Челночный клапан | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 9757579 | Кронштейн | 1 |
| 11 | 4675664 | Шланг | 1 |
| 12 | 4675665 | Шланг | 1 |
| 15 | 4675668 | Шланг | 1 |
| 16 | 4675669 | Шланг | 1 |
| 18 | 4055312 | Ленточный зажим | 6 |
| 19 | 4327293 | Защитный кожух | 6 |
| 20 | 4190292 | Зажим | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4693527 | Шланг | 1 |
| 23 | 4693526 | Шланг | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
