Рукоять трубопроводы (конкрете вибратор) — HITACHI ZX70-3

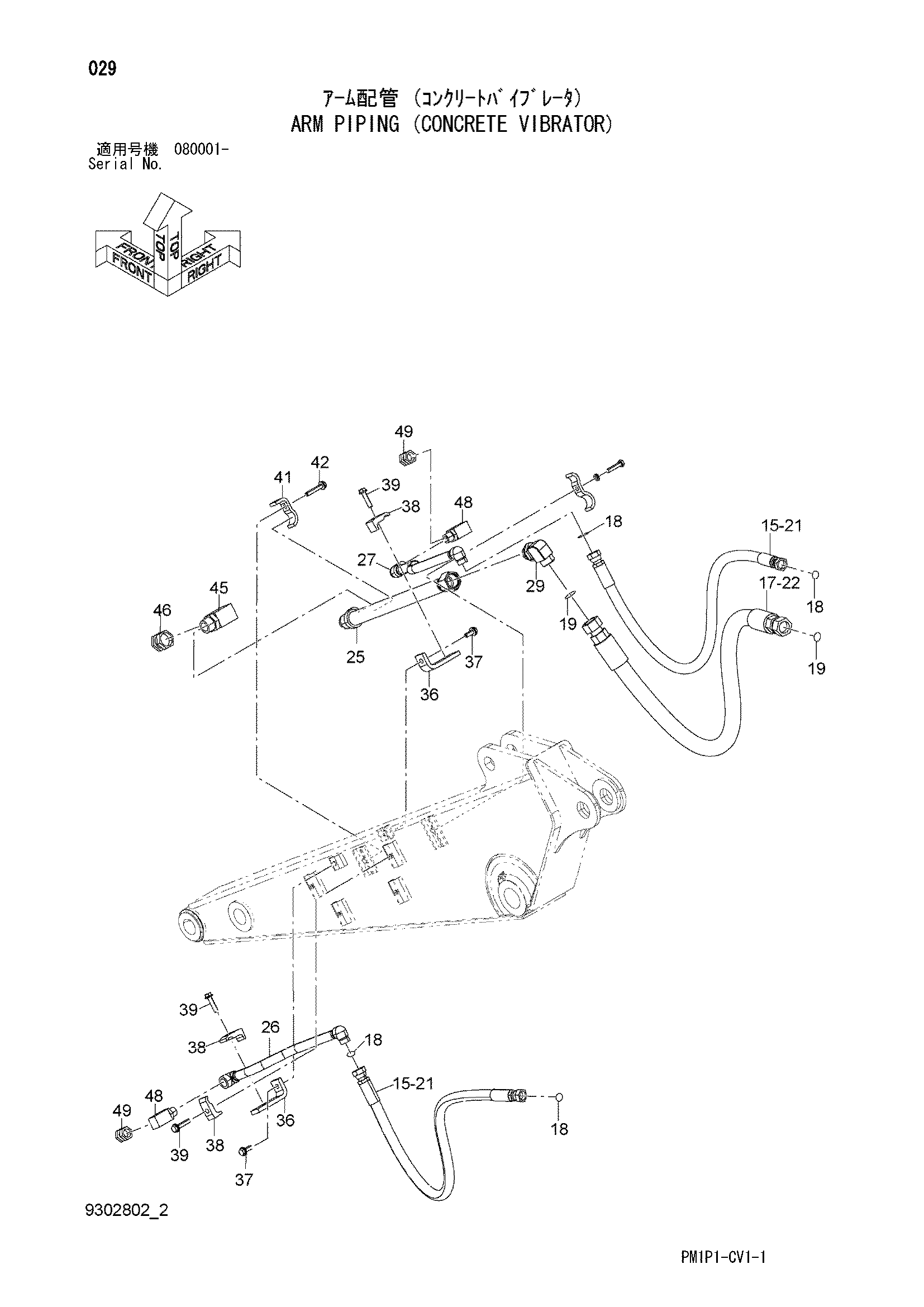

Заводская схема «Рукоять трубопроводы (конкрете вибратор)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4196297 | Шланг | 2 |
| 17 | 4689028 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4187329 | Уплотнительное кольцо | 2 |
| 21 | 4053610 | Защита шланга | 2 |
| 22 | 4058167 | Защитный кожух | 1 |
| 25 | 9764752 | Трубка | 1 |
| 26 | 9764753 | Трубка | 1 |
| 27 | 9764754 | Трубка | 1 |
| 29 | 4314060 | Угловой штуцер | 1 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 4681832 | Кронштейн | 2 |
| 37 | J271235 | Болт с шайбой | 2 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4190126 | Хомут трубки | 3 |
| 39 | J271255 | Болт с шайбой | 3 |
| 39A | J901255 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 4053698 | Хомут трубки | 1 |
| 42 | J271270 | Болт с шайбой | 1 |
| 42A | J901270 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 45 | 4640178 | Соединение свивел | 1 |
| 46 | 4640180 | Пробка | 1 |
| 48 | 4640179 | Соединение свивел | 2 |
| 49 | 4640181 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
