Основные гидролинии (конкрете вибратор)(1) — HITACHI ZX70-3

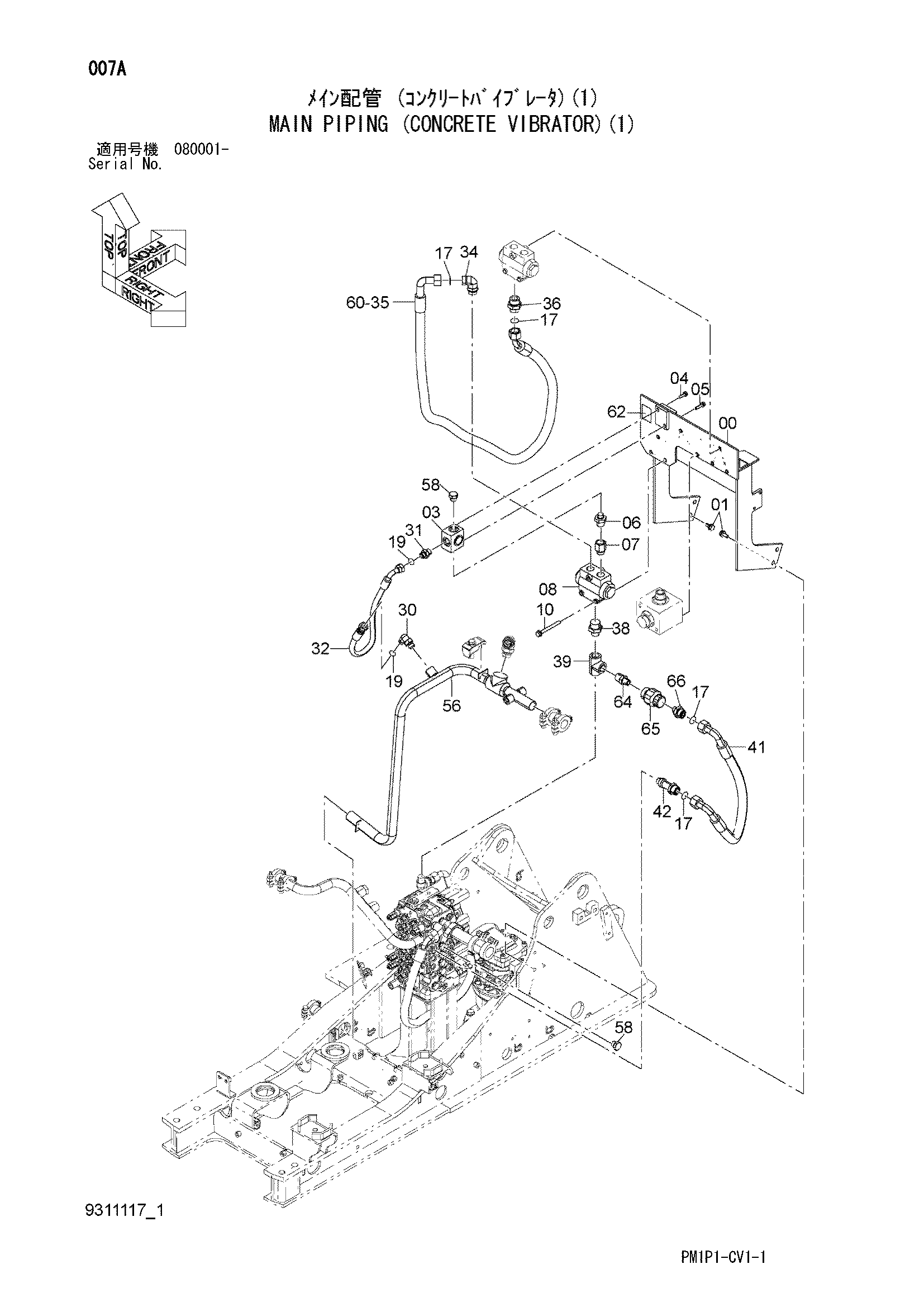

Заводская схема «Основные гидролинии (конкрете вибратор)(1)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058345 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4289225 | Клапан селектор | 1 |
| 04 | J260830 | Болт с шайбой | 1 |
| 04A | J900830 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J260835 | Болт с шайбой | 1 |
| 05A | J900835 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4227062 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4046680 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4711472 | Клапан дивидер | 1 |
| 10 | J271000 | Болт с шайбой | 3 |
| 10A | J901000 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 30 | A853344 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A853144 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4400110 | Шланг | 1 |
| 34 | A853366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4711407 | Шланг | 1 |
| 36 | A853186 | Адаптер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4340525 | Адаптер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 94-0663 | Тройник | 1 |
| 41 | 4711409 | Шланг | 1 |
| 42 | 4197532 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 7056667 | Обратная трубка | 1 |
| 58 | 4174541 | Пробка | 2 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4327315 | Защитный кожух | 3 |
| 62 | 4711571 | Информационная табличка | 1 |
| 64 | 94-1903 | Адаптер | 1 |
| 65 | 4146466 | Клапан словретур | 1 |
| 66 | 4217134 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
