Поворот мотион сигнализация — HITACHI ZX70-3

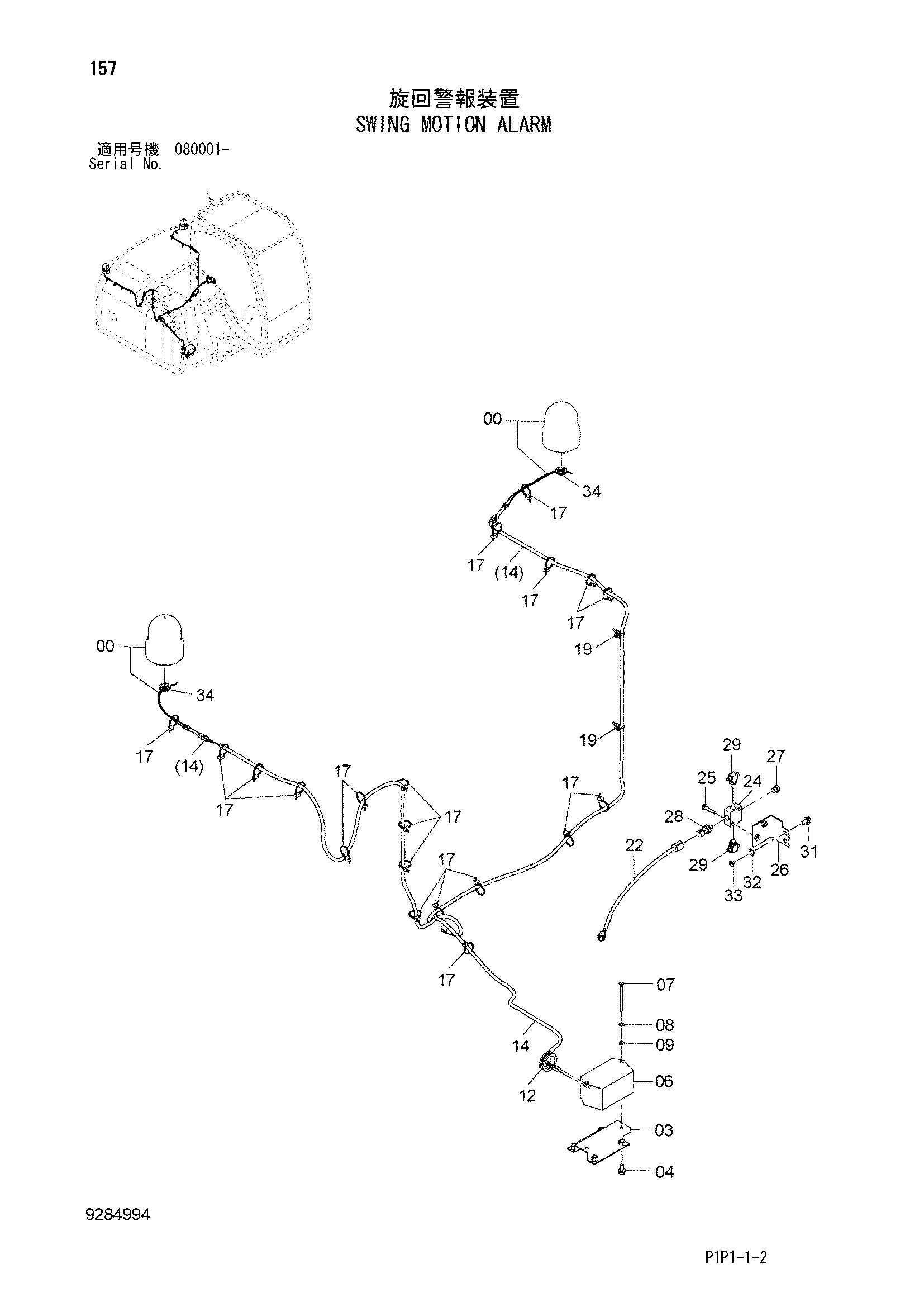

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 03 | 8111447 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4637647 | Зуммер | 1 |
| 07 | J900800 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 12 | 998720 | Резиновая втулка | 1 |
| 14 | 3111898 | Жгут проводов | 1 |
| 17 | 4055311 | Ленточный зажим | 20 |
| 19 | 4254600 | Зажим | 2 |
| 22 | 4678809 | Жгут проводов | 1 |
| 24 | 4411001 | Челночный клапан | 1 |
| 25 | J260845 | Болт с шайбой | 2 |
| 25A | J900845 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | 9757043 | Кронштейн | 1 |
| 27 | A885002 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852522 | Тройник | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | A590110 | Плоская шайба | 2 |
| 33 | J950010 | Гайка | 2 |
| 34 | 4299864 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
