Электромагнитный клапан (ковш блокировка) — HITACHI ZX70-3

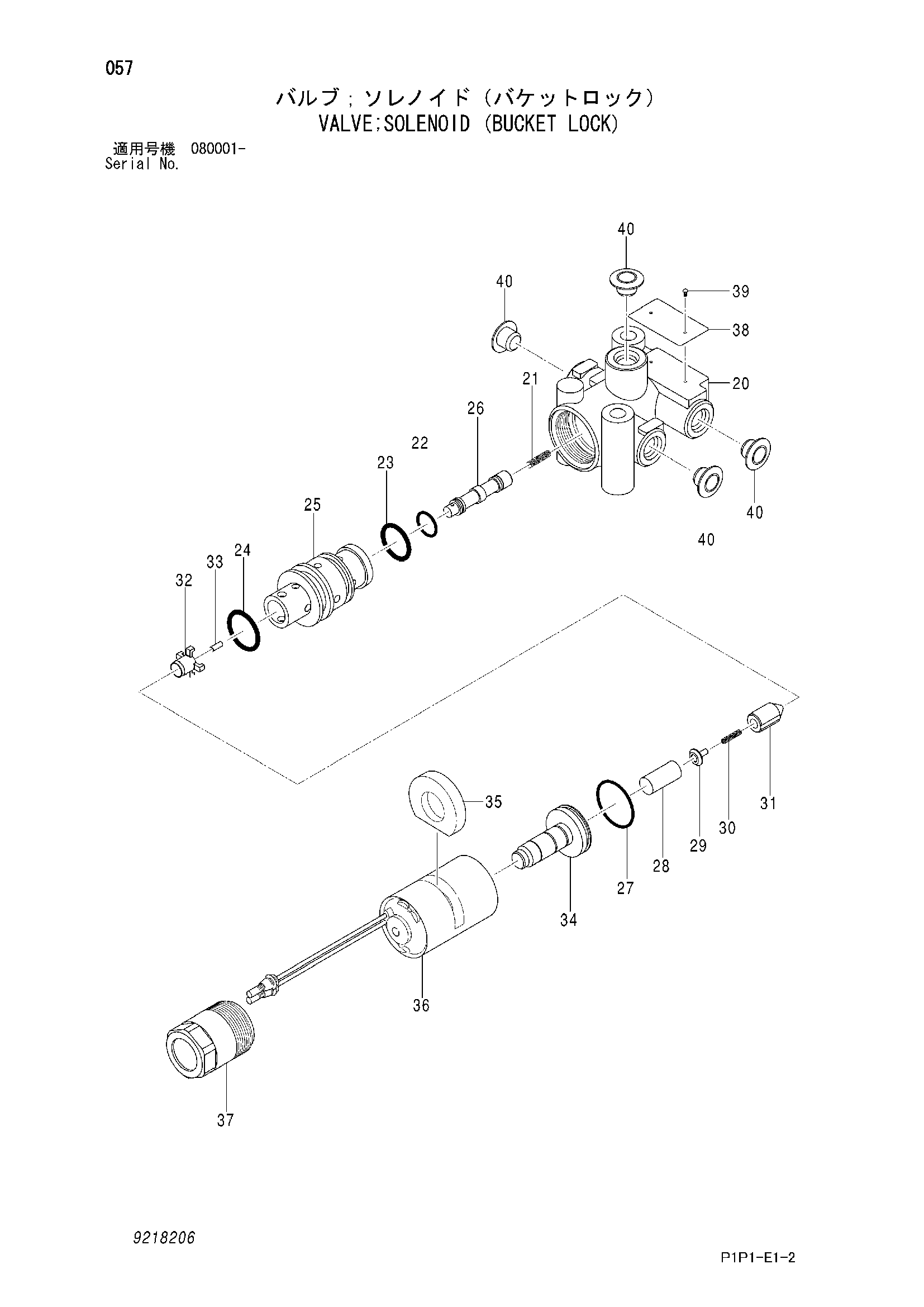

Заводская схема «Электромагнитный клапан (ковш блокировка)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218206 | Электромагнитный клапан | 1 | |
| 20 | 2049102 | Корпус | 1 |
| 21 | 4488308 | Пружина сжатия | 1 |
| 22 | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4154601 | Уплотнительное кольцо | 1 |
| 24 | 4028265 | Уплотнительное кольцо | 1 |
| 25 | 3097667 | Корпус | 1 |
| 26 | 3097668 | Золотник | 1 |
| 27 | 4489169 | Уплотнительное кольцо | 1 |
| 28 | 4488303 | Трубка | 1 |
| 29 | 4488306 | Седло пружины | 1 |
| 30 | 4488310 | Пружина сжатия | 1 |
| 31 | 3096332 | Плунжер | 1 |
| 32 | 3096575 | Ограничитель | 1 |
| 33 | 4488302 | Шток | 1 |
| 34 | 3096573 | Корпус внутренний | 1 |
| 35 | 4488304 | Проставка | 1 |
| 36 | 4487338 | Коил | 1 |
| 37 | 3096574 | Винт | 1 |
| 39 | M491832 | Приводной винт | 2 |
| 40 | 2046523 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
