Нижняя защита (HG тип) — HITACHI ZX70-3

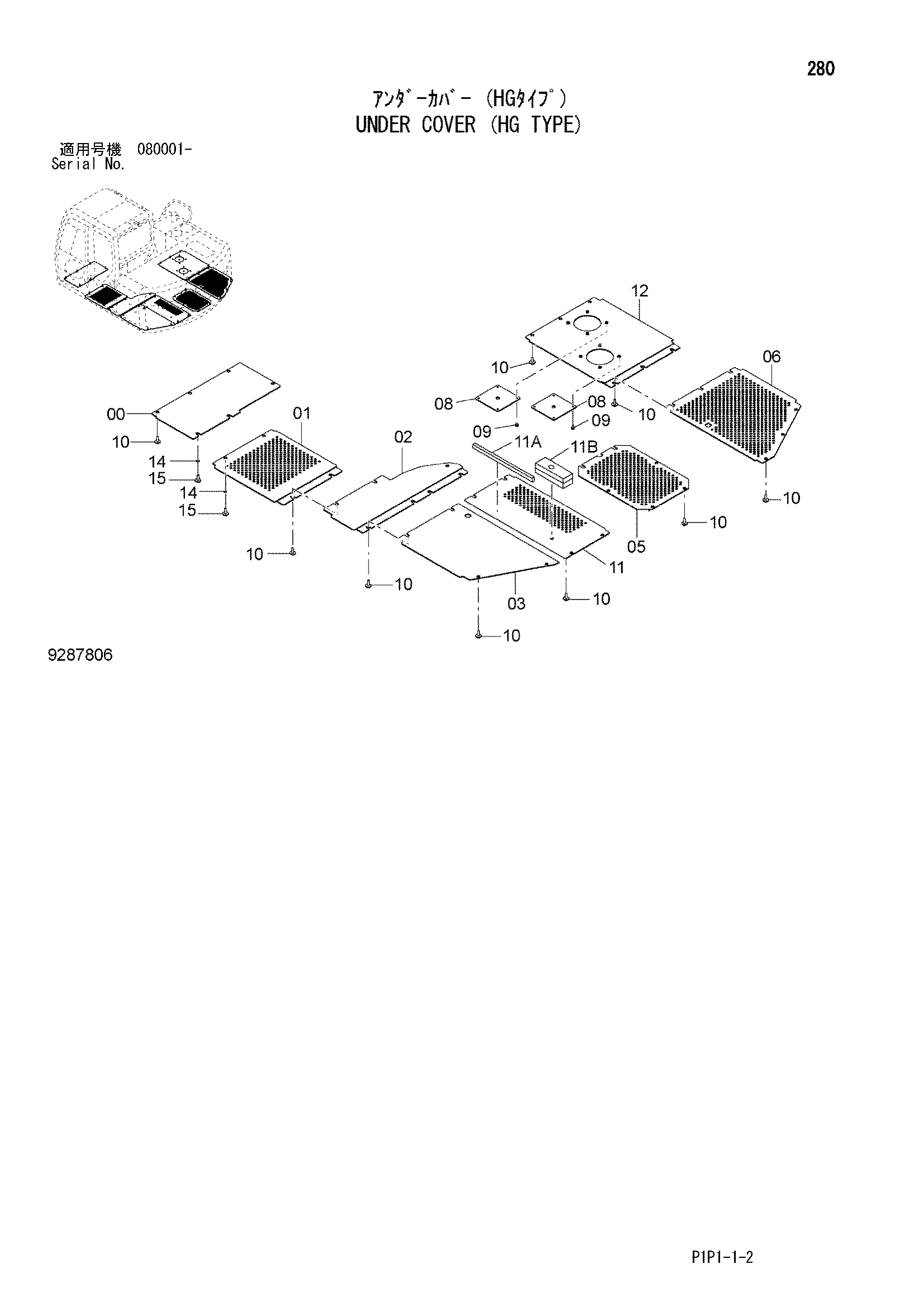

Заводская схема «Нижняя защита (HG тип)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112551 | Крышка | 1 |
| 01 | 8112552 | Крышка | 1 |
| 02 | 8112553 | Крышка | 1 |
| 03 | 8112554 | Крышка | 1 |
| 05 | 8112556 | Крышка | 1 |
| 06 | 8112557 | Крышка | 1 |
| 08 | 4357852 | Крышка | 2 |
| 09 | J260820 | Болт с шайбой | 8 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J281040 | Болт с шайбой | 29 |
| 10A | J901040 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 9291721 | Крышка | 1 |
| 11A | 4689410 | Резиновая прокладка | 1 |
| 11B | 4689411 | Резиновая прокладка | 2 |
| 12 | 8116200 | Крышка | 1 |
| 14 | J217083 | Шайба | 4 |
| 15 | J901025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
