Верхний рама — HITACHI ZX70-3

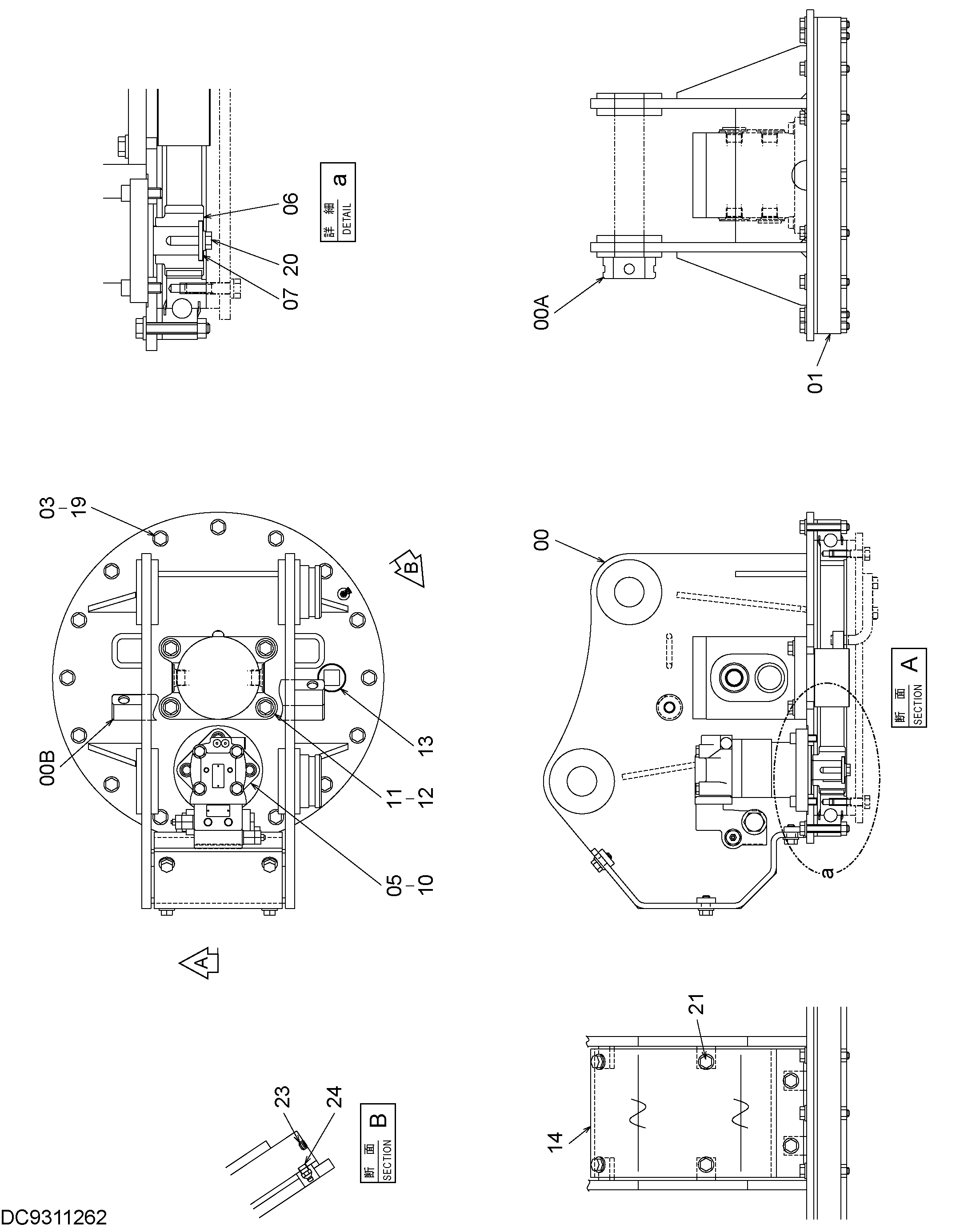

Заводская схема «Верхний рама» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027863 | Рама верхний | 1 |
| 00A | 4197030 | Ограничитель | 2 |
| 00B | 4710001 | Блок | 3 |
| 01 | YA00000181 | Поворот киркле | 1 |
| 03 | J950012 | Гайка | 16 |
| 05 | 4709379 | Гидромотор | 1 |
| 06 | 3094947 | Шестерня | 1 |
| 07 | 4471801 | Стопорная пластина | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
| 11 | 4463490 | Центральный коллектор | 1 |
| 12 | J271240 | Болт с шайбой | 4 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 94-2028 | Пробка | 1 |
| 14 | 3118169 | Крышка | 1 |
| 19 | J271275 | Болт с шайбой | 16 |
| 19A | J901275 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271225 | Болт с шайбой | 6 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 94-2010 | Пробка | 1 |
| 24 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
