Электрооборудование (конкрете вибратор) — HITACHI ZX70-3

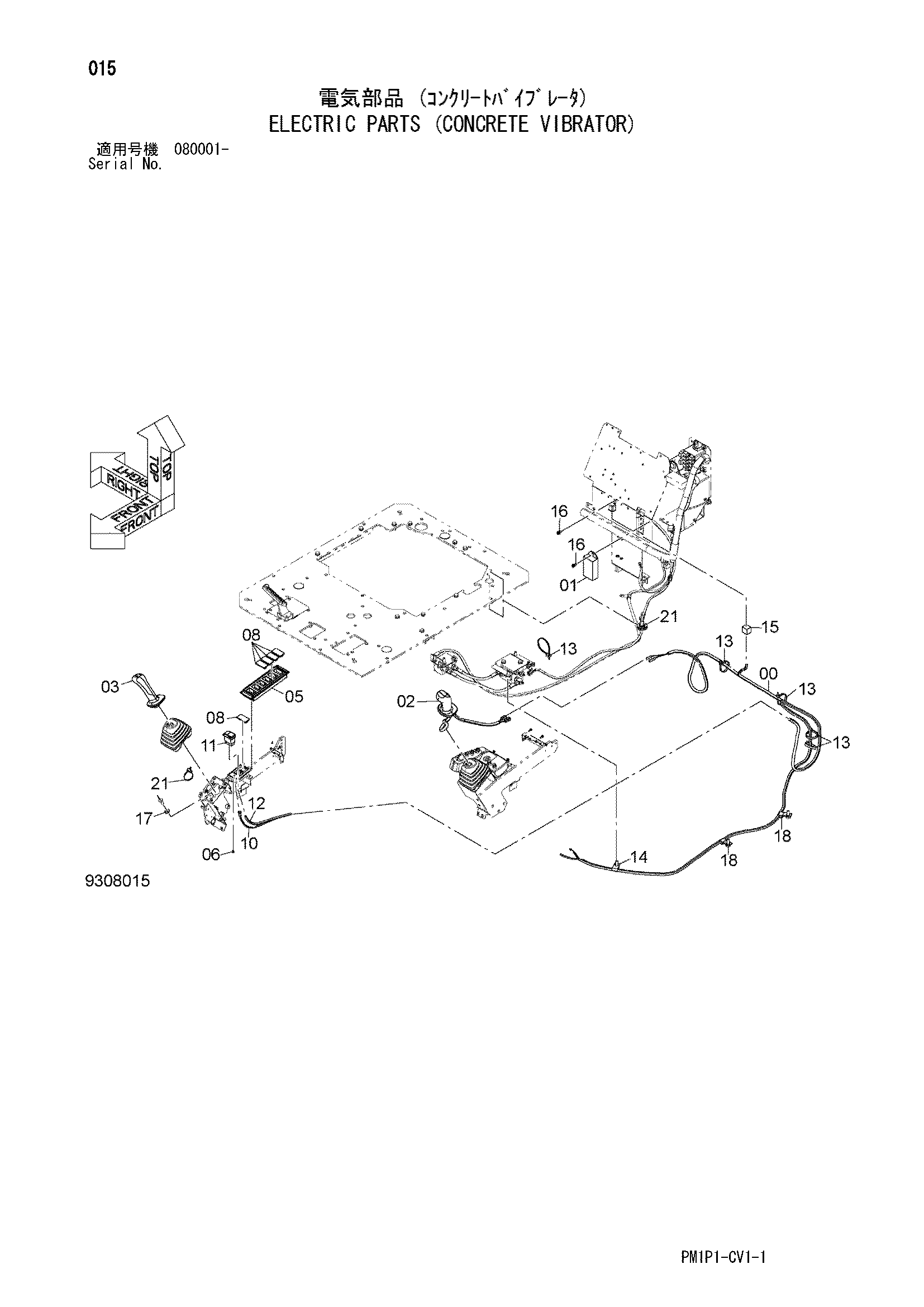

Заводская схема «Электрооборудование (конкрете вибратор)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2058292 | Жгут проводов | 1 |
| 01 | 4696216 | Блок | 1 |
| 02 | 4705746 | Рукоятка | 1 |
| 03 | 4650093 | Рукоятка | 1 |
| 05 | 2053295 | Корпус(6) | 1 |
| 06 | 4361800 | Самонарезающий винт | 4 |
| 08 | 4620283 | Колпачок | 5 |
| 10 | 4247402 | Фонарь пилотный | 1 |
| 11 | 4651295 | Выключатель | 1 |
| 12 | 4651278 | Жгут проводов | 1 |
| 13 | 4055312 | Ленточный зажим | 5 |
| 14 | 4190261 | Зажим | 1 |
| 15 | 4251588 | Реле | 1 |
| 16 | J460616 | Винт с шайбой | 2 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | 4192018 | Зажим | 2 |
| 21 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
