Главная / HITACHI / HITACHI ZX70-3 / Гидравлический температуре предупреждение фонарь (индустриал васте специальное исполнение.)
Каталог запчастей HITACHI

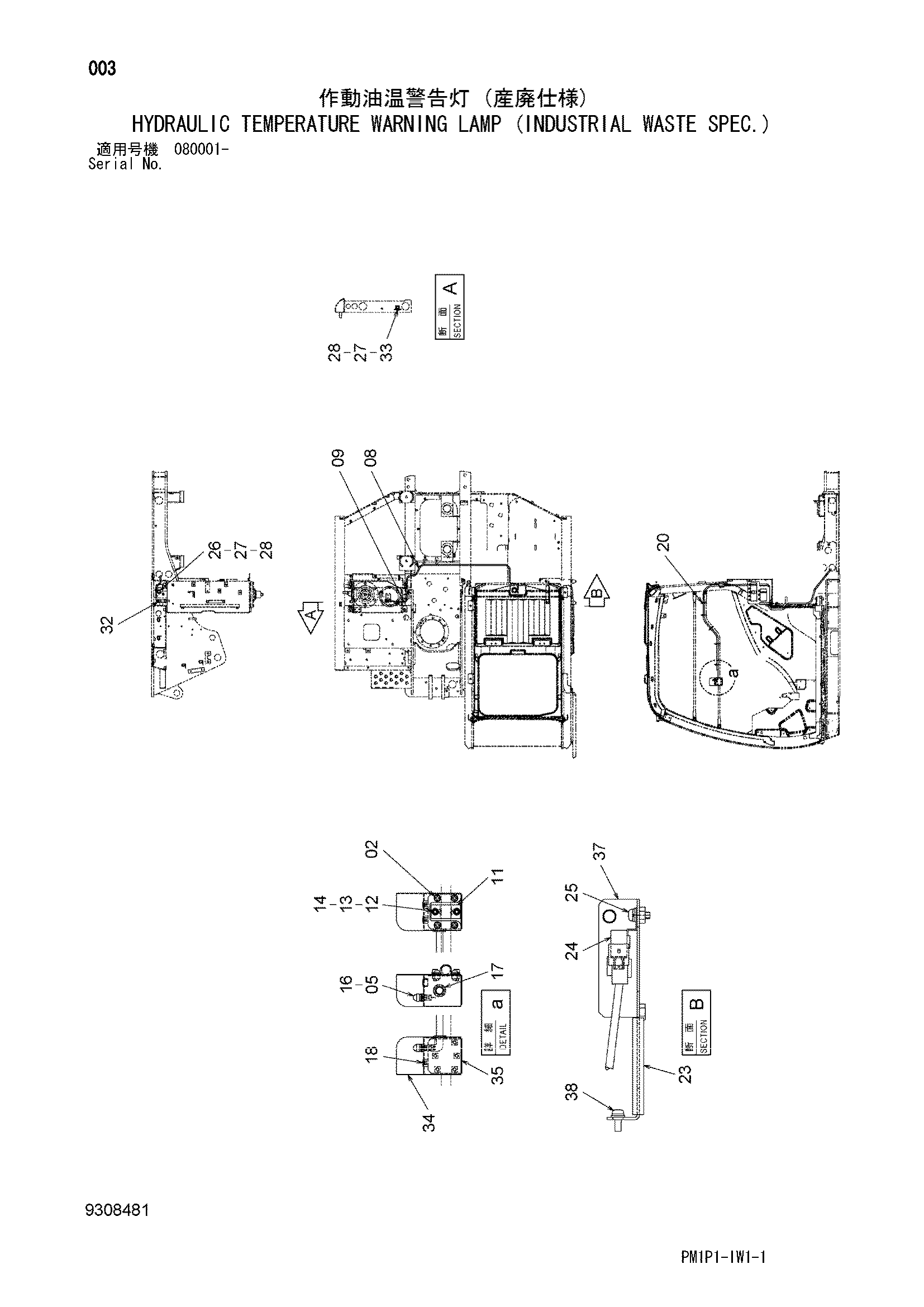

Гидравлический температуре предупреждение фонарь (индустриал васте специальное исполнение.) — HITACHI ZX70-3
Заводская схема «Гидравлический температуре предупреждение фонарь (индустриал васте специальное исполнение.)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J680614 | Винт с шайбой | 4 |
| 05 | 4454304 | Фонарь | 1 |
| 08 | 3109958 | Жгут проводов | 1 |
| 09 | 4707193 | Жгут проводов | 1 |
| 11 | 4663700 | Хомут трубки | 1 |
| 12 | J780616 | Болт с внутренним шестигранником | 2 |
| 13 | A590906 | Пружинная шайба | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 16 | 4668008 | Информационная табличка | 1 |
| 17 | 4453933 | Резиновая втулка | 1 |
| 18 | 4453512 | Колпачок | 3 |
| 20 | 4055312 | Ленточный зажим | 15 |
| 23 | 4649377 | Резиновая прокладка | 2 |
| 24 | 4414207 | Реле | 1 |
| 25 | J460616 | Винт с шайбой | 1 |
| 26 | 4257159 | Кронштейн | 1 |
| 27 | J271016 | Болт с шайбой | 2 |
| 27A | J901016 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 9733476 | Седло винта | 2 |
| 32 | 4668017 | Выключатель термостатический | 1 |
| 32A | 954493 | Уплотнительное кольцо | 1 |
| 33 | 4190261 | Зажим | 1 |
| 34 | 8110886 | Крышка | 1 |
| 35 | 9768526 | Крышка | 1 |
| 37 | 8106219 | Кронштейн | 1 |
| 38 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
