Поршневой насос (3/3) — HITACHI ZX70-3

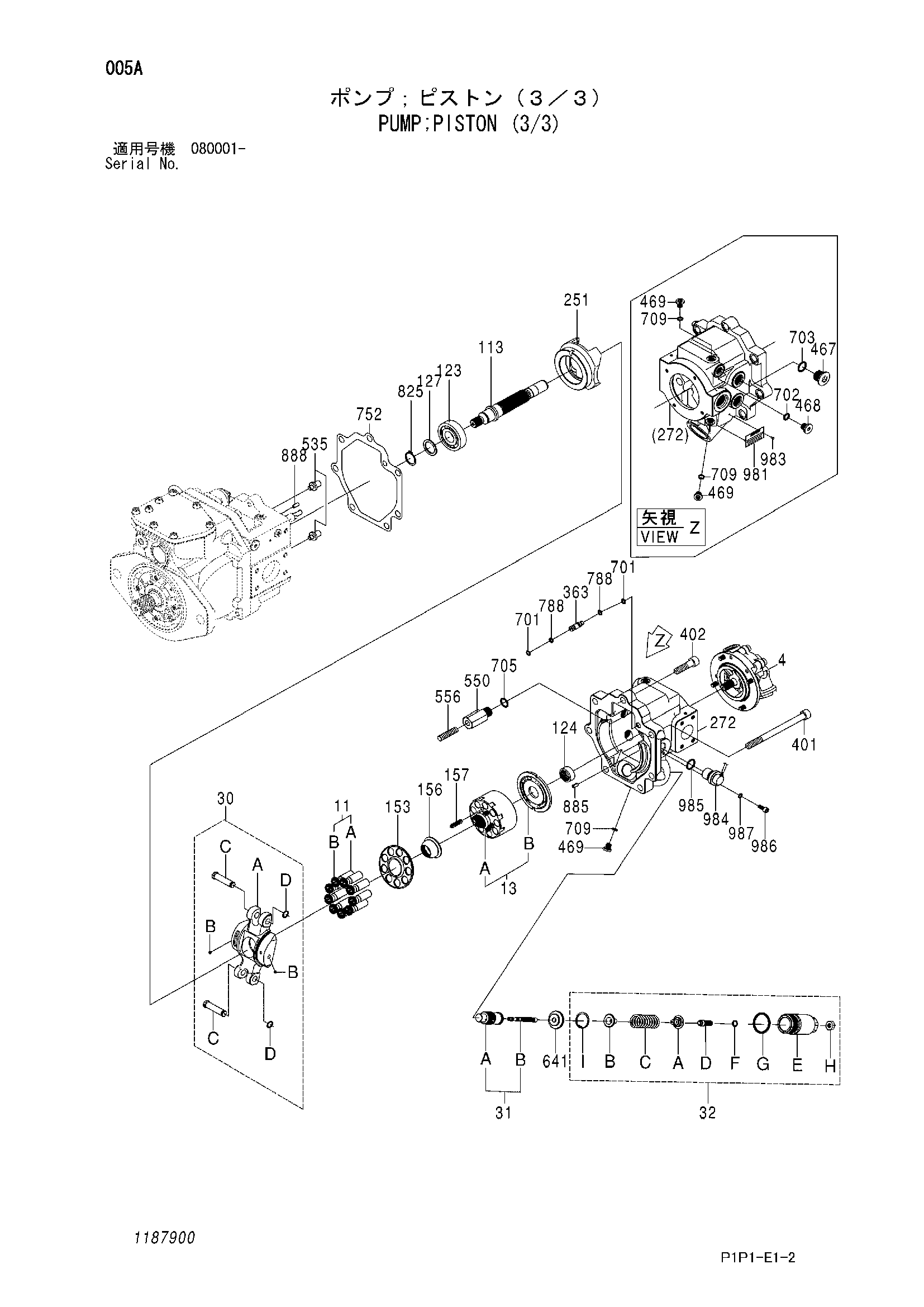

Заводская схема «Поршневой насос (3/3)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4666665 | Поршневой насос (3/3) | 1 | |
| 4 | 4694758 | Шестерённый насос | 1 |
| 11 | 1184402 | Поршень в сборе | 1 |
| 13 | 1184403 | Гидроцилиндр. в сборе | 1 |
| 30 | 1184404 | Пластина в сборе | 1 |
| 30B | 1184405 | Пробка | 2 |
| 31 | 1184406 | Поршень в сборе | 1 |
| 32 | 1184407 | Пружина в сборе | 1 |
| 32F | 4506412 | Уплотнительное кольцо | 1 |
| 32G | 4095210 | Уплотнительное кольцо | 1 |
| 32H | 0124325 | Стопорная гайка | 1 |
| 32I | 443964 | Стопорное кольцо | 1 |
| 113 | 1184408 | Вал | 1 |
| 123 | 1184409 | Шариковый подшипник | 1 |
| 124 | 1184410 | Игольчатый подшипник | 1 |
| 127 | 1184411 | Проставка | 1 |
| 153 | 1184412 | Пластина | 1 |
| 156 | 1184413 | Втулка | 1 |
| 157 | 0818511 | Пружина | 6 |
| 251 | 1184414 | Опора | 1 |
| 272 | 1184415 | Корпус | 1 |
| 363 | 1184312 | Трубка | 1 |
| 401 | 1184416 | Болт с внутренним шестигранником | 6 |
| 402 | 0229813 | Болт с внутренним шестигранником | 1 |
| 467 | 0719101 | Пробка | 1 |
| 468 | 0629404 | Пробка | 1 |
| 469 | 0719004 | Пробка | 3 |
| 535 | 1184417 | Палец | 2 |
| 701 | 4506407 | Уплотнительное кольцо | 2 |
| 702 | 957366 | Уплотнительное кольцо | 1 |
| 703 | 4506418 | Уплотнительное кольцо | 1 |
| 705 | 4506416 | Уплотнительное кольцо | 1 |
| 709 | 4506408 | Уплотнительное кольцо | 3 |
| 752 | 1184418 | Манжета | 1 |
| 788 | 4046168 | Опорное кольцо | 2 |
| 825 | 942517 | Стопорное кольцо | 1 |
| 885 | 0242814 | Пружинный штифт | 1 |
| 888 | 1184419 | Палец | 1 |
| 983 | 0625509 | Палец | 2 |
| 984 | 4265372 | Датчик | 1 |
| 985 | 4306888 | Уплотнительное кольцо | 1 |
| 986 | M340616 | Болт с внутренним шестигранником | 1 |
| 987 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
