Напорные трубопроводы — HITACHI ZX70-3

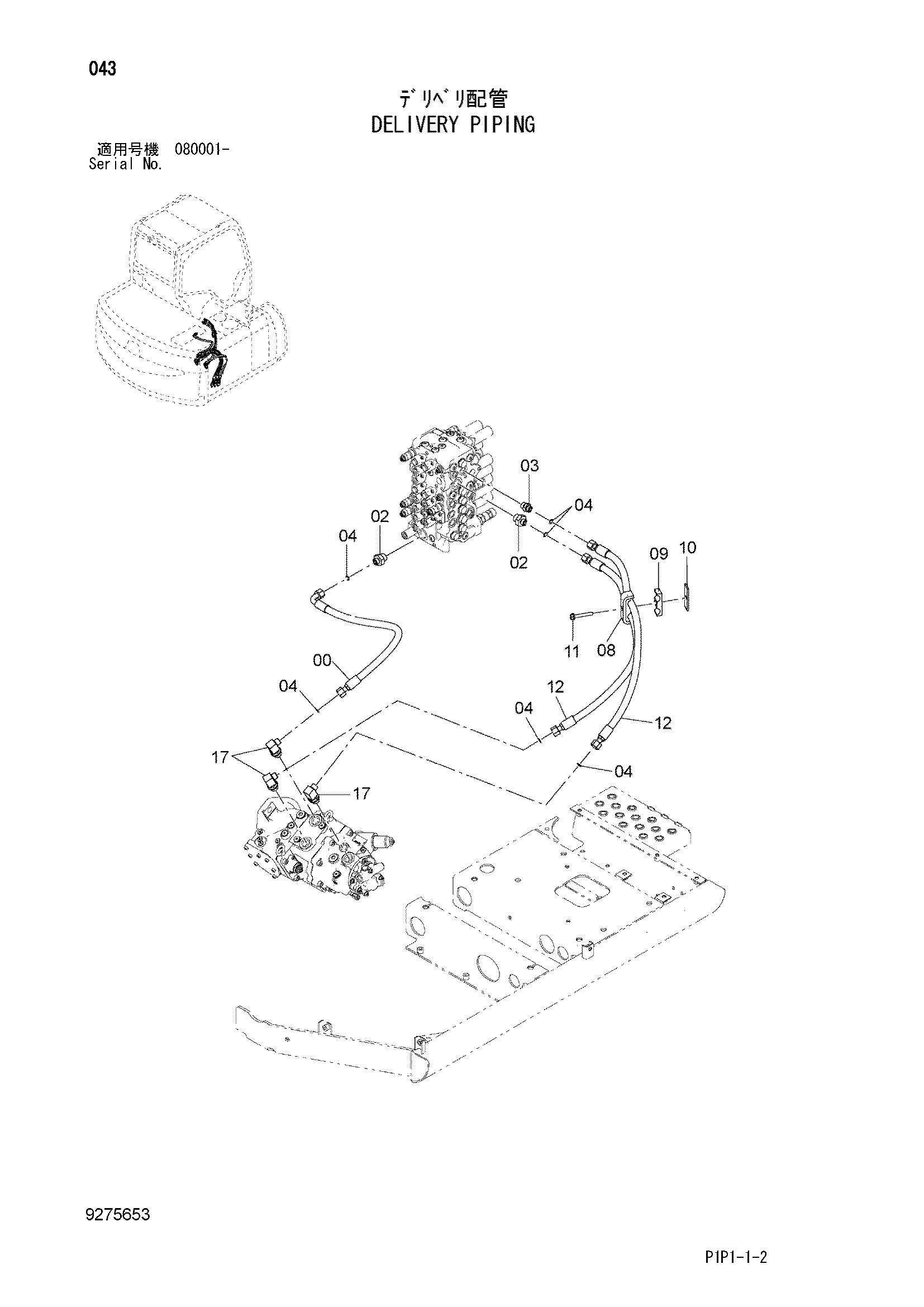

Заводская схема «Напорные трубопроводы» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4662706 | Шланг | 1 |
| 02 | A853164 | Адаптер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A853144 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 6 |
| 08 | 8082431 | Хомут | 1 |
| 09 | 4285722 | Резиновая прокладка | 1 |
| 10 | 4303989 | Пластина | 1 |
| 11 | J271070 | Болт с шайбой | 1 |
| 11A | J901070 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4667672 | Шланг | 2 |
| 17 | A853364 | Угловой штуцер | 3 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
