Отвал трубопроводы — HITACHI ZX70-3

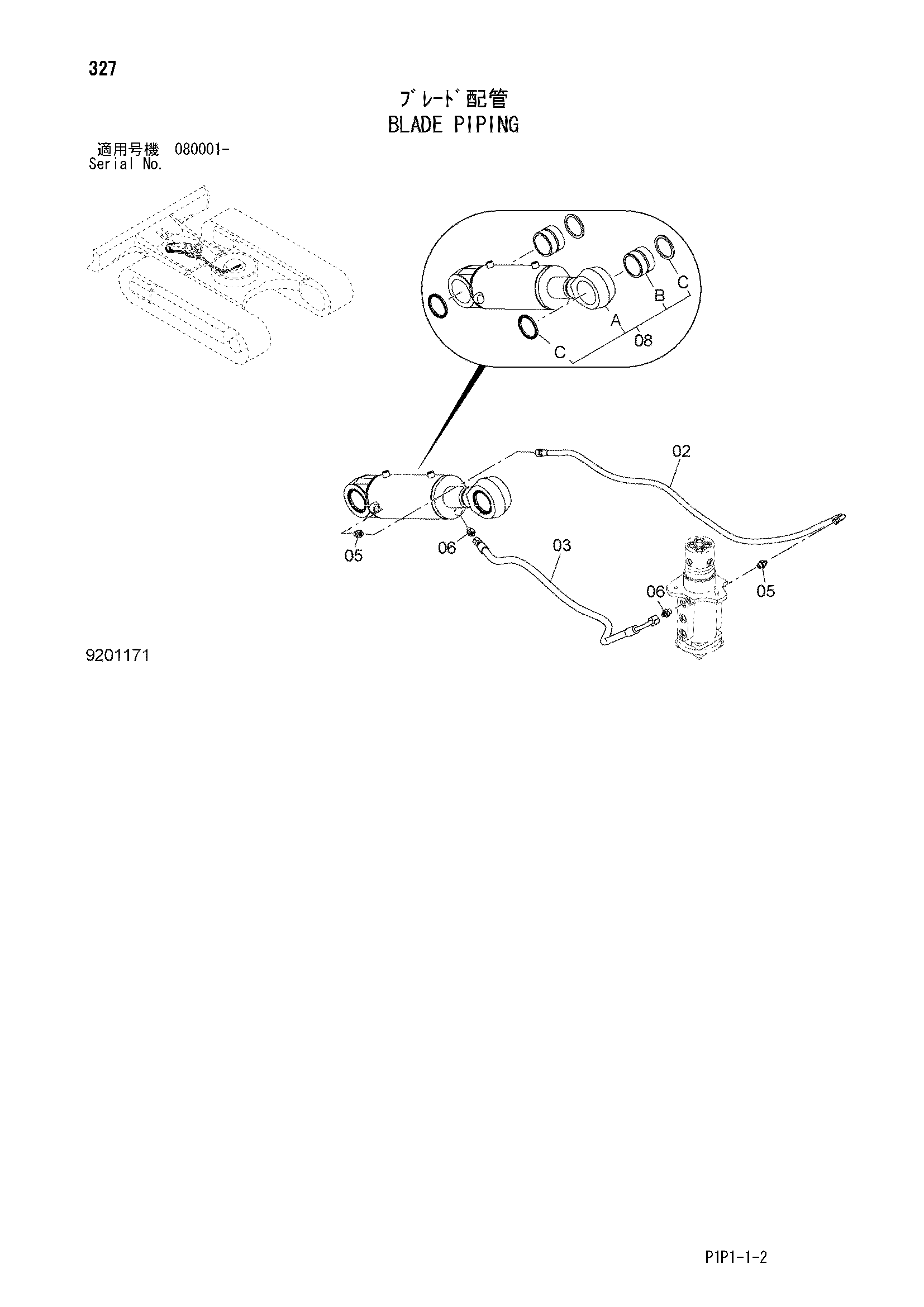

Заводская схема «Отвал трубопроводы» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4368038	Шланг	1
03	4418939	Шланг	1
05	A852133	Адаптер	2
05A	4509180	Уплотнительное кольцо	1
06	A852134	Адаптер	2
06A	4509180	Уплотнительное кольцо	1
09	9246135	Гидроцилиндр отвала	1
09A	4628723	Гидроцилиндр отвала	1
09B	4376210	Втулка	2
09C	4084578	Пылезащитное уплотнение	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
