Стрела трубопроводы (конкрете вибратор) — HITACHI ZX70-3

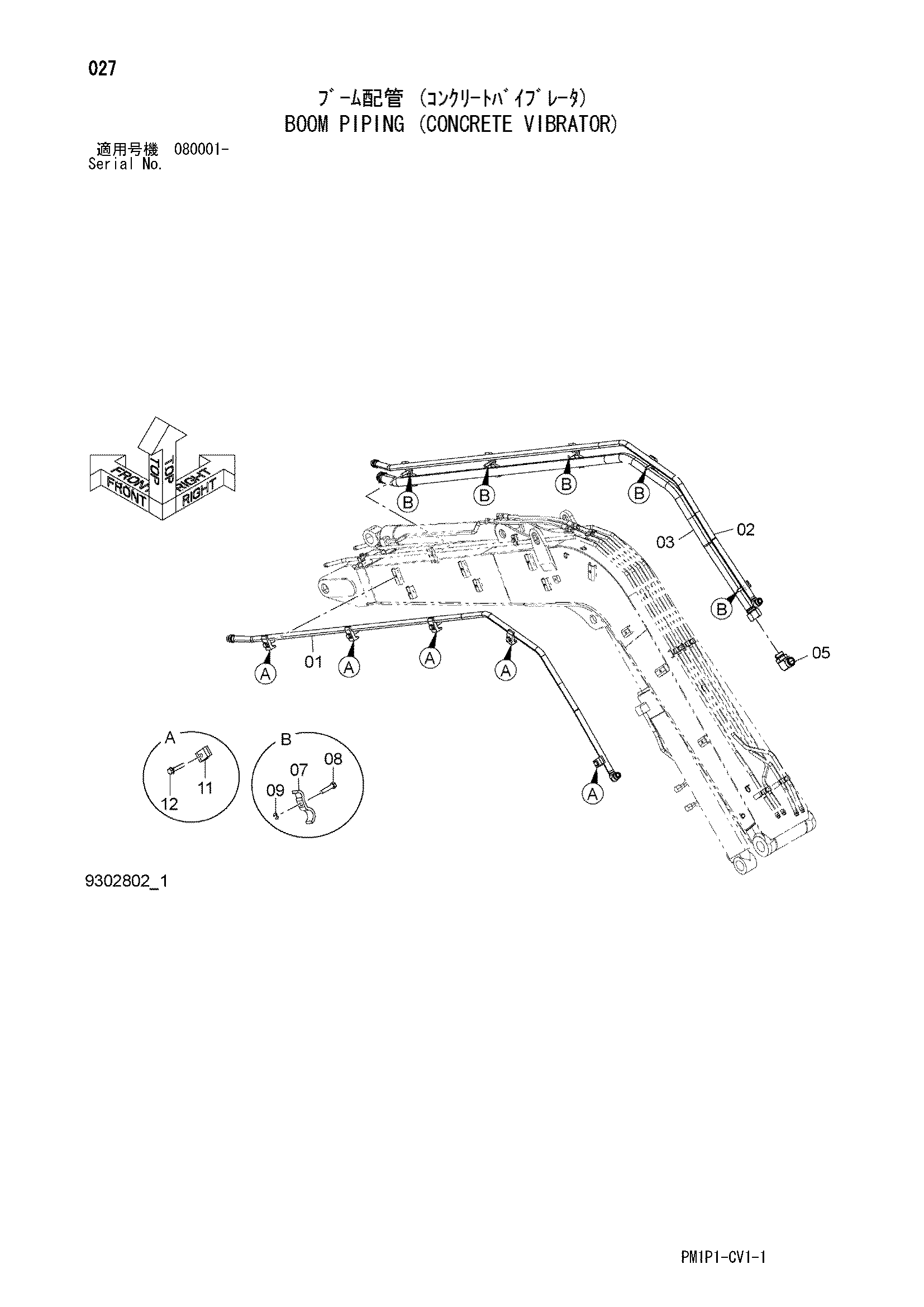

Заводская схема «Стрела трубопроводы (конкрете вибратор)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057249 | Трубка | 1 |
| 02 | 8057251 | Трубка | 1 |
| 03 | 8057252 | Трубка | 1 |
| 05 | 4314060 | Угловой штуцер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4280387 | Хомут | 5 |
| 08 | J901255 | Болт | 5 |
| 09 | A590912 | Пружинная шайба | 5 |
| 11 | 4190126 | Хомут трубки | 5 |
| 12 | J271260 | Болт с шайбой | 5 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 31 | 4280387 | Хомут | 1 |
| 32 | J901255 | Болт | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
