Воздушный CON. детали (индустриал васте специальное исполнение.) — HITACHI ZX70-3

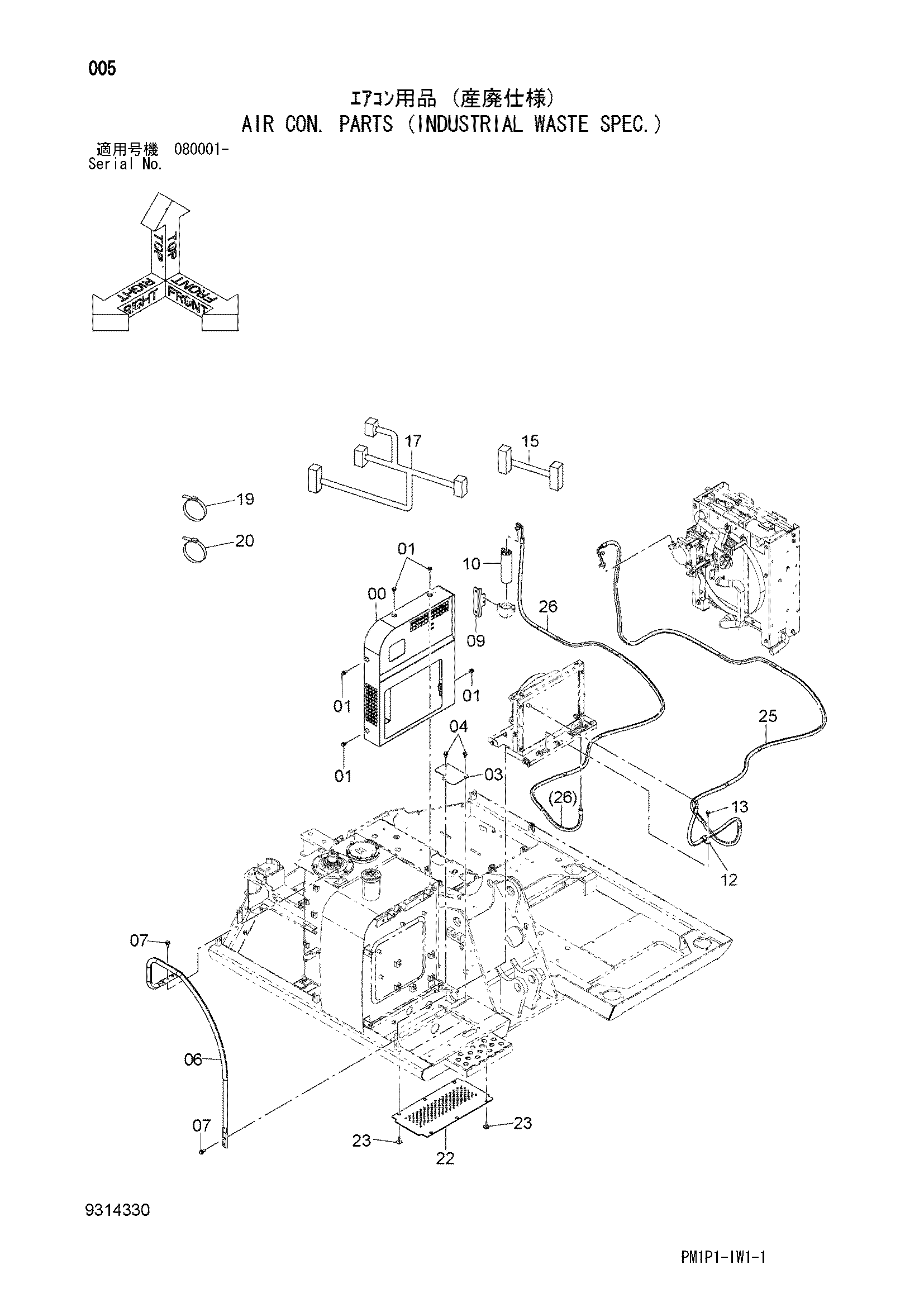

Заводская схема «Воздушный CON. детали (индустриал васте специальное исполнение.)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028128 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 5 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4714049 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 7045998 | Стойка | 1 |
| 07 | J271230 | Болт с шайбой | 4 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4707238 | Кронштейн | 1 |
| 10 | 4448179 | Осушитель | 1 |
| 12 | 4190274 | Зажим | 1 |
| 13 | J271025 | Болт с шайбой | 1 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4682213 | Жгут проводов | 1 |
| 17 | 3116721 | Жгут проводов | 1 |
| 19 | 4055312 | Ленточный зажим | 20 |
| 20 | 4373212 | Ленточный зажим | 10 |
| 22 | 3118817 | Крышка | 1 |
| 23 | J281040 | Болт с шайбой | 6 |
| 23A | J901040 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 25 | 4707894 | Шланг радиатора | 1 |
| 26 | 4707895 | Шланг радиатора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
