Маинпипинг (5) — HITACHI ZX70-3

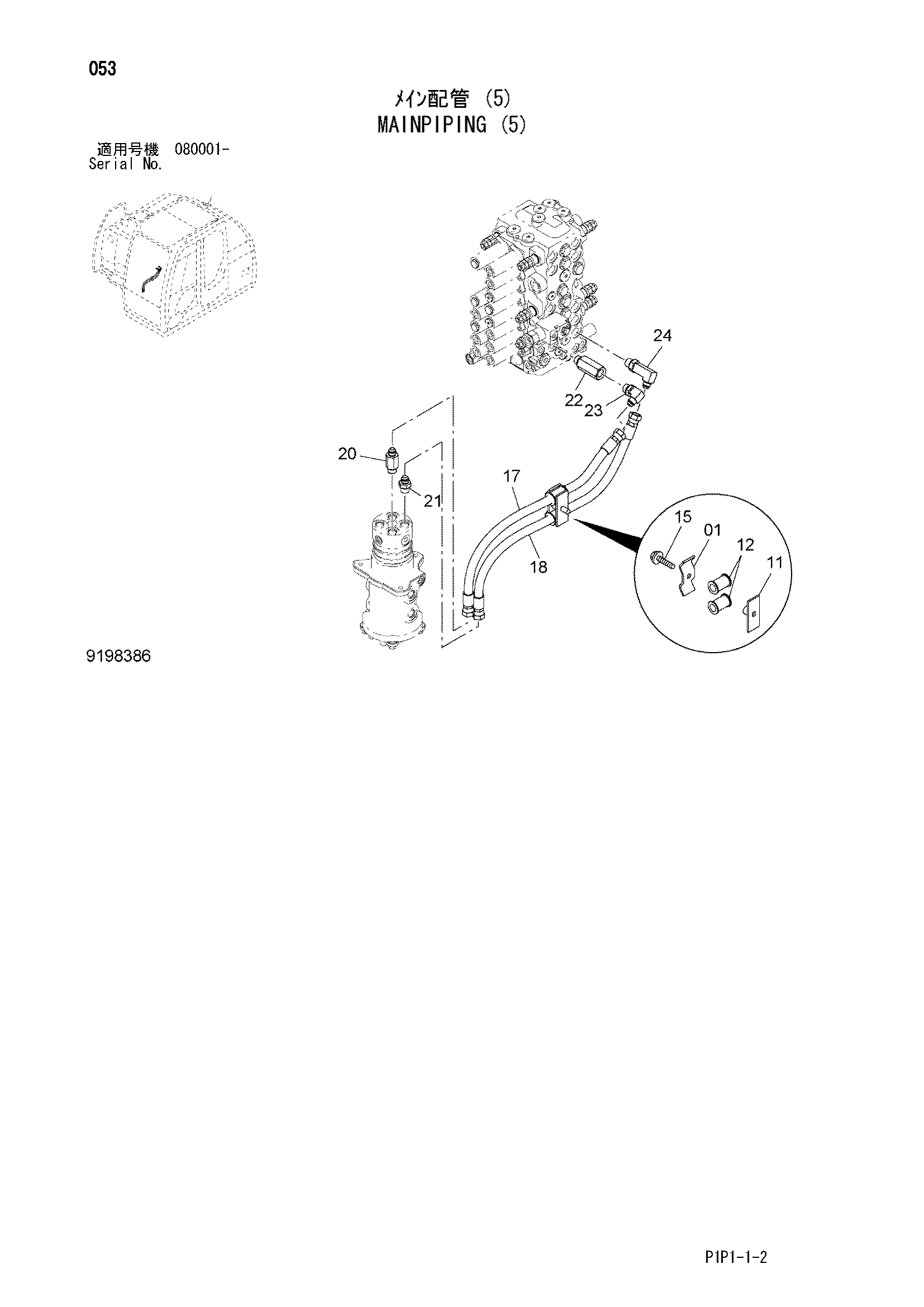

Заводская схема «Маинпипинг (5)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4202103 | Хомут | 1 |
| 11 | 9757642 | Хомут | 1 |
| 12 | 4463996 | Резиновая втулка | 2 |
| 15 | J901255 | Болт | 1 |
| 17 | 4466325 | Шланг | 1 |
| 18 | 4466326 | Шланг | 1 |
| 20 | 4276940 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4336625 | Переходник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4277652 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
