Стрела трубопроводы (гидромолот, гидроножницы)(4.0m стрела)(хг-тйпе) — HITACHI ZX70-3

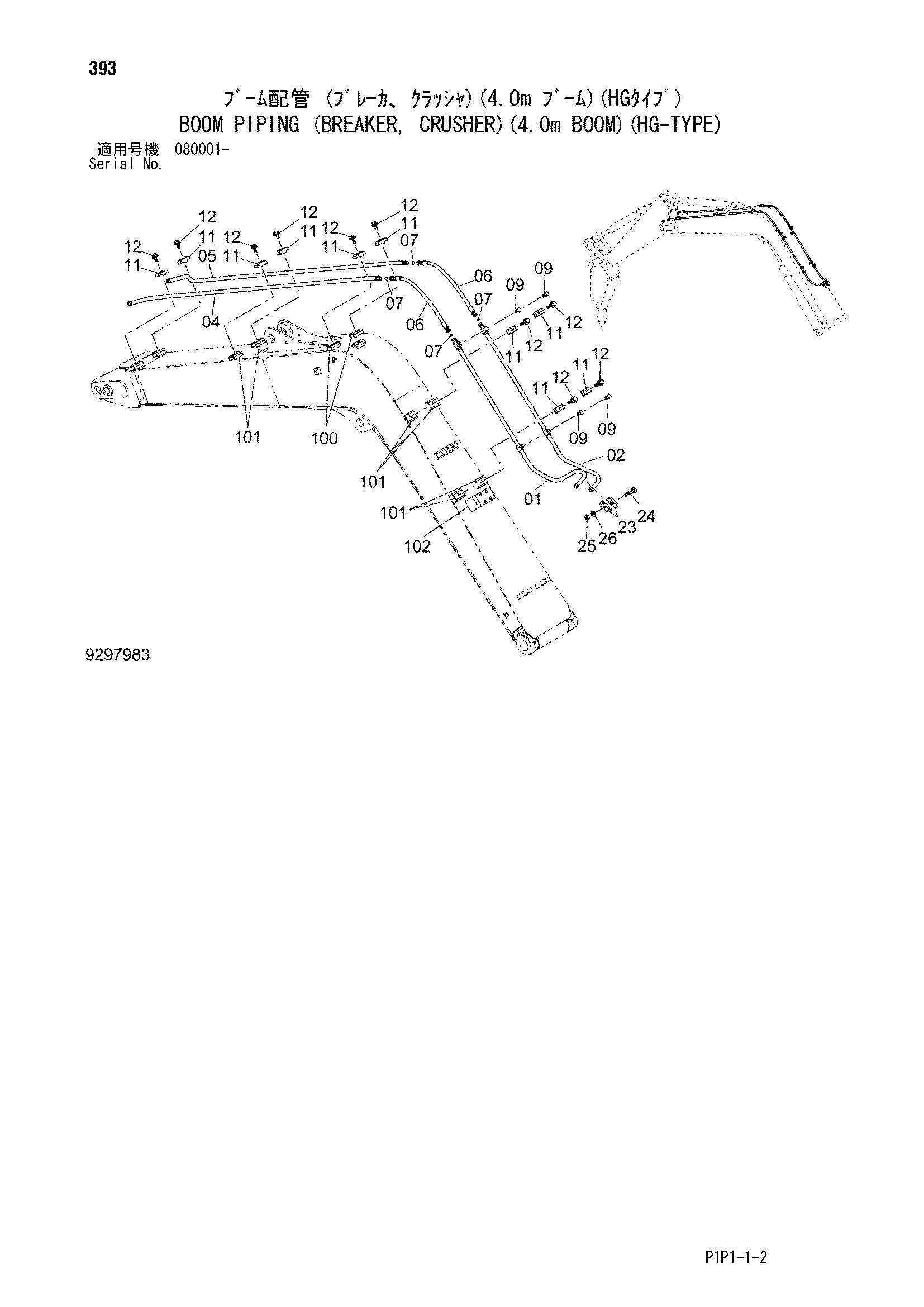

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(4.0m стрела)(хг-тйпе)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8113852 | Трубка | 1 |
| 02 | 8113851 | Трубка | 1 |
| 04 | 9757586 | Трубка | 1 |
| 05 | 9757587 | Трубка | 1 |
| 06 | 4466494 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4141806 | Хомут трубки | 10 |
| 12 | J271260 | Болт с шайбой | 10 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 23 | 4189859 | Хомут трубки | 2 |
| 24 | J901265 | Болт | 1 |
| 25 | J950012 | Гайка | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 100 | 4137298 | Седло винта | 2 |
| 101 | 9765301 | Седло винта | 6 |
| 102 | 4692529 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
