Крышка (1) — HITACHI ZX70-3

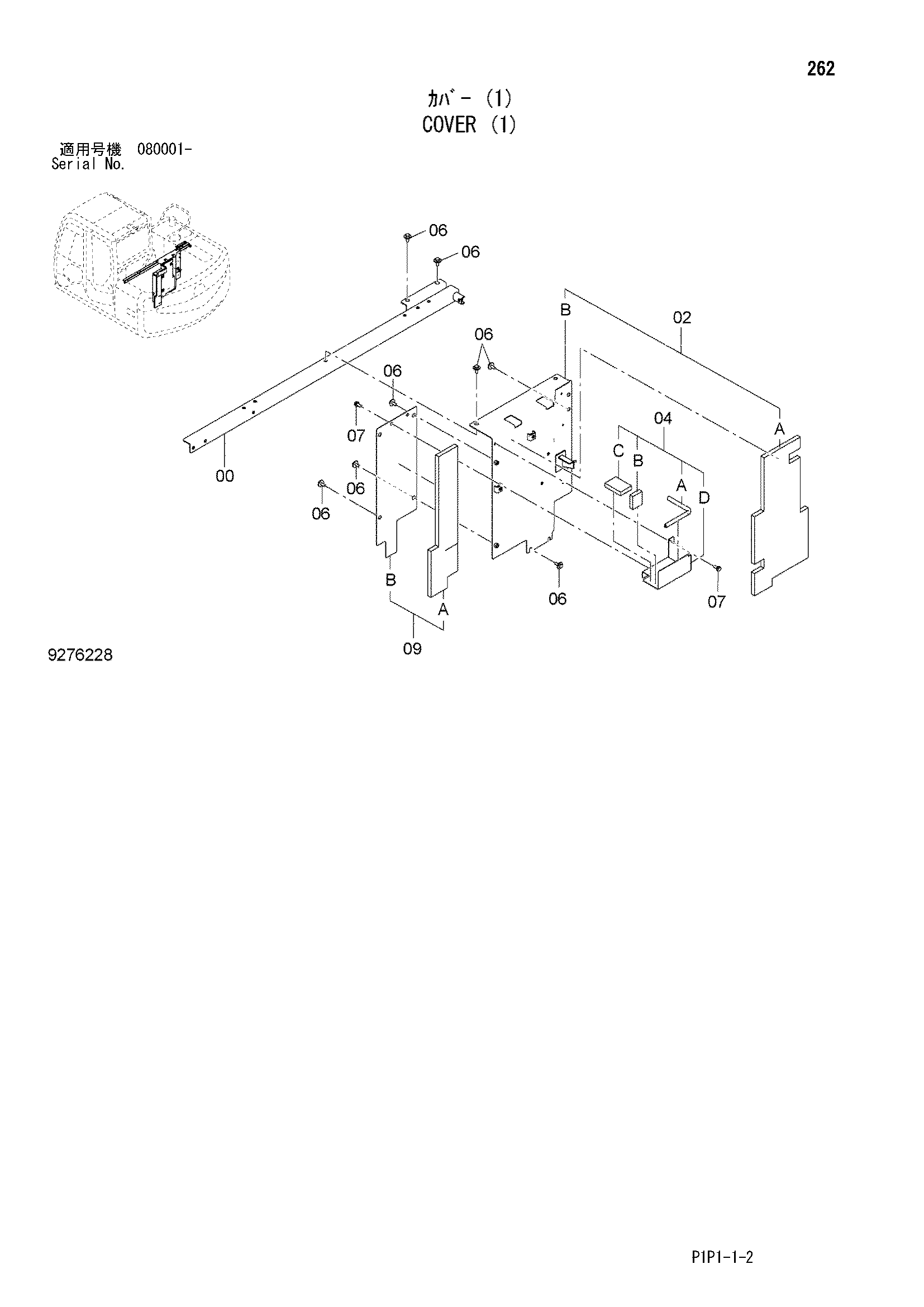

Заводская схема «Крышка (1)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052549 | Опора | 1 |
| 02 | 9275838 | Крышка в сборе | 1 |
| 02A | 4668672 | Резиновая прокладка | 1 |
| 02B | 7055431 | Крышка | 1 |
| 04 | 9275902 | Крышка в сборе | 1 |
| 04A | 4668702 | Резиновое уплотнение | 1 |
| 04B | 4668703 | Резиновая прокладка | 1 |
| 04C | 4668704 | Резиновая прокладка | 1 |
| 04D | 8112112 | Крышка | 1 |
| 06 | J281030 | Болт с шайбой | 12 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 3 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 9282387 | Крышка в сборе | 1 |
| 09A | 3110005 | Резиновая прокладка | 1 |
| 09B | 4668703 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
