Пилотные гидролинии (1) — HITACHI ZX70-3

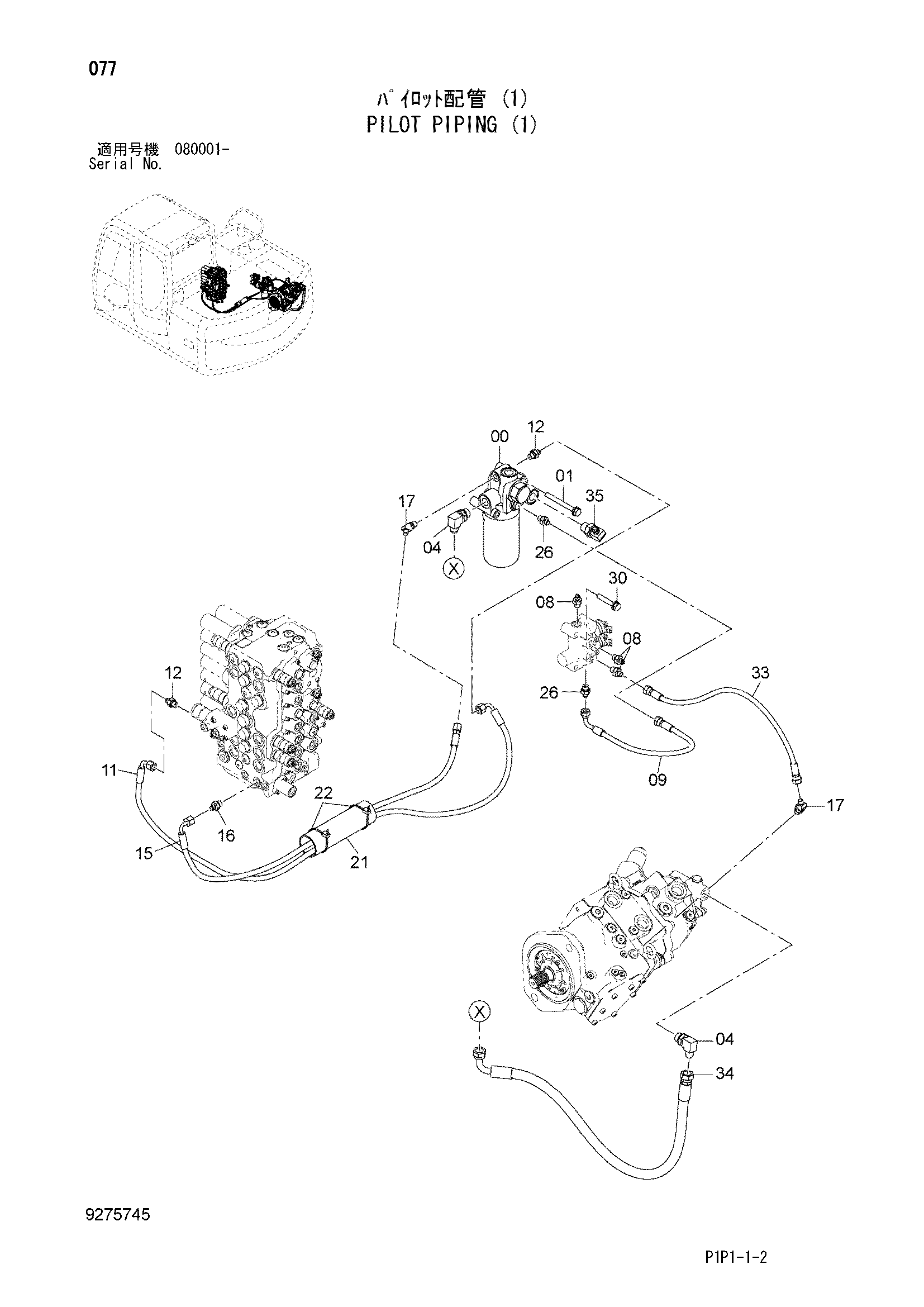

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 00A | 4630525 | Фильтрующий элемент | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | A852344 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4669589 | Шланг | 1 |
| 11 | 4450099 | Пластиковый шланг | 1 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4450100 | Пластиковый шланг | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852222 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4219918 | Резиновая втулка | 1 |
| 22 | 4055312 | Ленточный зажим | 2 |
| 26 | A852122 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J271060 | Болт с шайбой | 2 |
| 30A | J901060 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4680164 | Шланг | 1 |
| 34 | 4687519 | Шланг | 1 |
| 35 | A852343 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
