Верхний рама трубопроводы — HITACHI ZX70-3

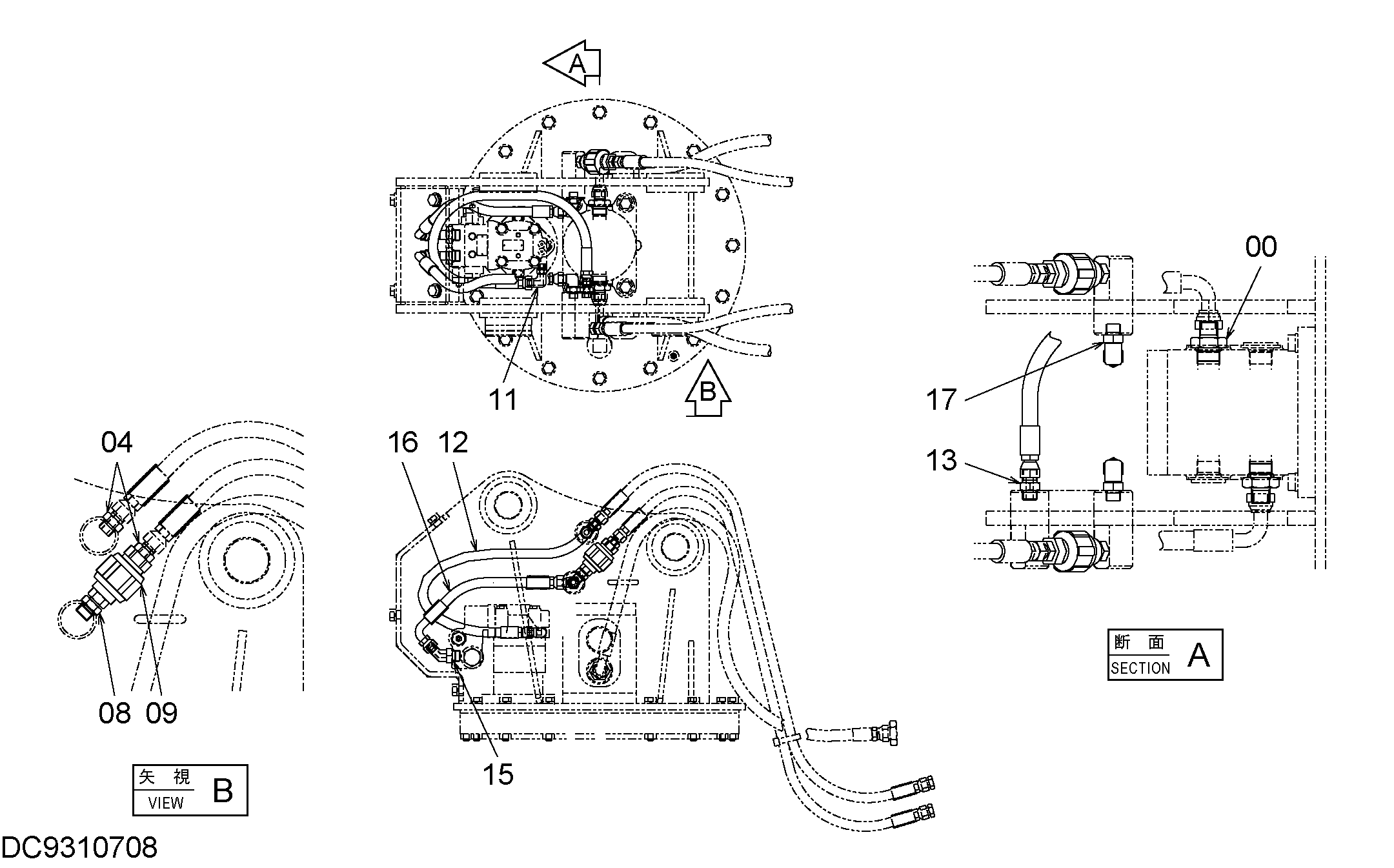

Заводская схема «Верхний рама трубопроводы» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4129227 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4042031 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4276849 | Адаптер | 2 |
| 09 | 4403887 | Клапан словретур | 2 |
| 11 | 4133249 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9244226 | Шланг в сборе | 1 |
| 12A | 4034034 | Шланг | 1 |
| 12B | 4327293 | Трубка спирал | 1 |
| 13 | 4042031 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4163046 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 9311001 | Шланг в сборе | 2 |
| 16A | 4086612 | Шланг | 1 |
| 16B | 4327293 | Трубка спирал | 1 |
| 17 | 4037761 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
