Гусеничная цепь (STD. гусеница) — HITACHI ZX70-3

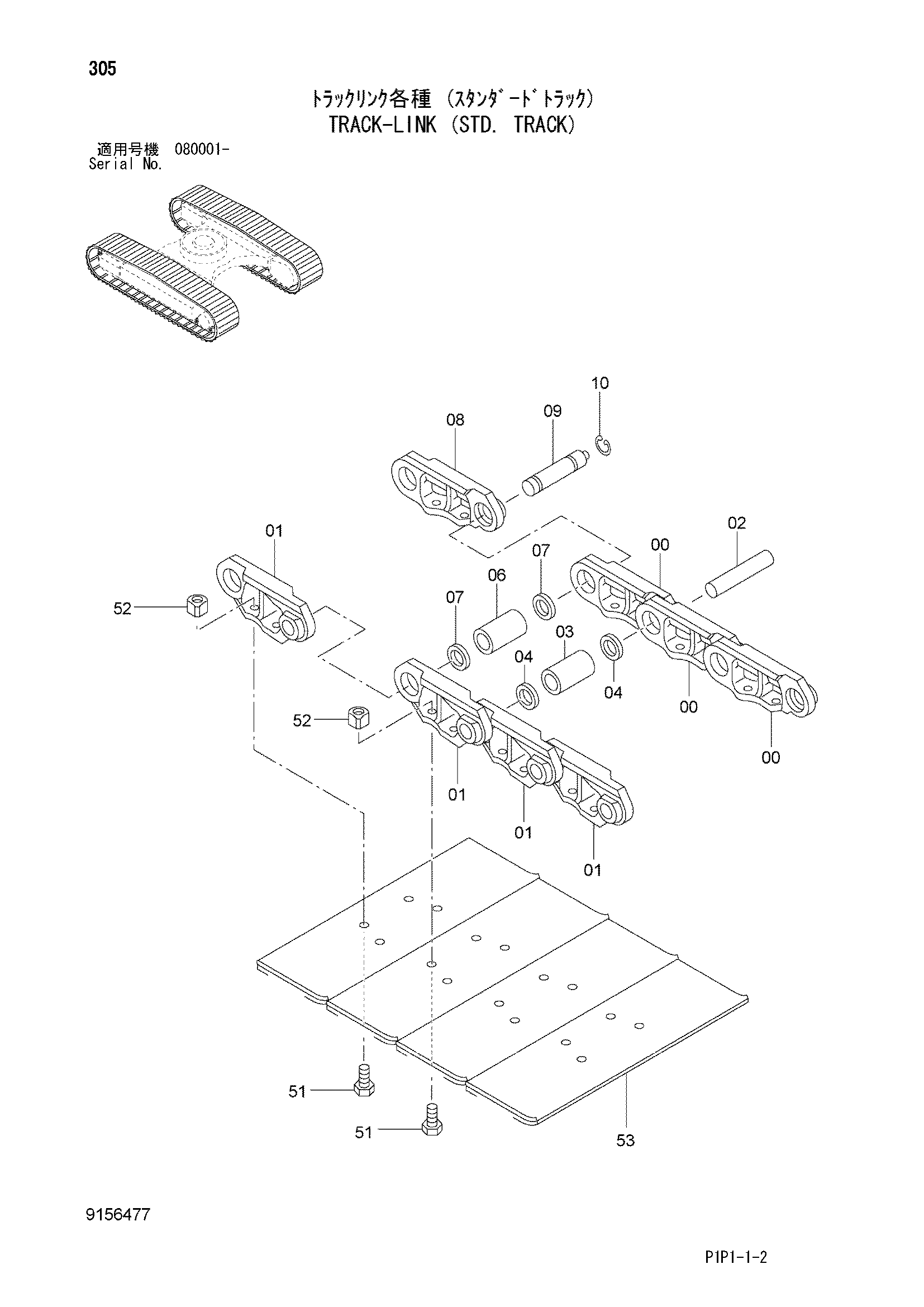

Заводская схема «Гусеничная цепь (STD. гусеница)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156477 | Гусеничная цепь в сборе (450G) | 2 | |
| 9164594 | Гусеничная цепь в сборе (600G) | 2 | |
| 9164600 | Гусеничная цепь в сборе (450F) | 2 | |
| 9164602 | Гусеничная цепь в сборе (500A) | 2 | |
| 9201727 | Гусеничная цепь в сборе (600A) | 2 | |
| 9164604 | Гусеничная цепь в сборе (700A) | 2 | |
| 00-10 | 9156478 | Гусеничная цепь в сборе | 1 |
| 00 | 1023762 | Гусеничная цепь B | 37 |
| 01 | 1023763 | Гусеничная цепь B | 38 |
| 02 | 4378885 | Палец | 37 |
| 03 | 3077925 | Втулка | 37 |
| 04 | 4453704 | Пылезащитное уплотнение | 74 |
| 06 | 3077926 | Соединительная втулка | 1 |
| 07 | 4378888 | Втулка | 2 |
| 08 | 4382097 | Гусеничная цепь M | 1 |
| 09 | 4382098 | Соединительный палец | 1 |
| 10 | 4382100 | Кольцо | 1 |
| 51 | 4378884 | Болт башмак (450G, 600G) | 152 |
| 51 | 4262586 | Болт башмак (450F) | 152 |
| 51 | 4167784 | Болт башмак | 152 |
| 52 | 4262587 | Гайка | 152 |
| 53 | 2040402 | Башмак грунтозацеп (450G) | 38 |
| 53 | 2041367 | Башмак грунтозацеп (600G) | 38 |
| 53 | 2041377 | Башмак плоский (450F) | 38 |
| 53 | 2041369 | Башмак триангле (500A) | 38 |
| 53 | 2046261 | Башмак триангле (600A) | 38 |
| 53 | 2041373 | Башмак триангле (700A) | 38 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
