HSB гидромолот трубопроводы — HITACHI ZX70-3

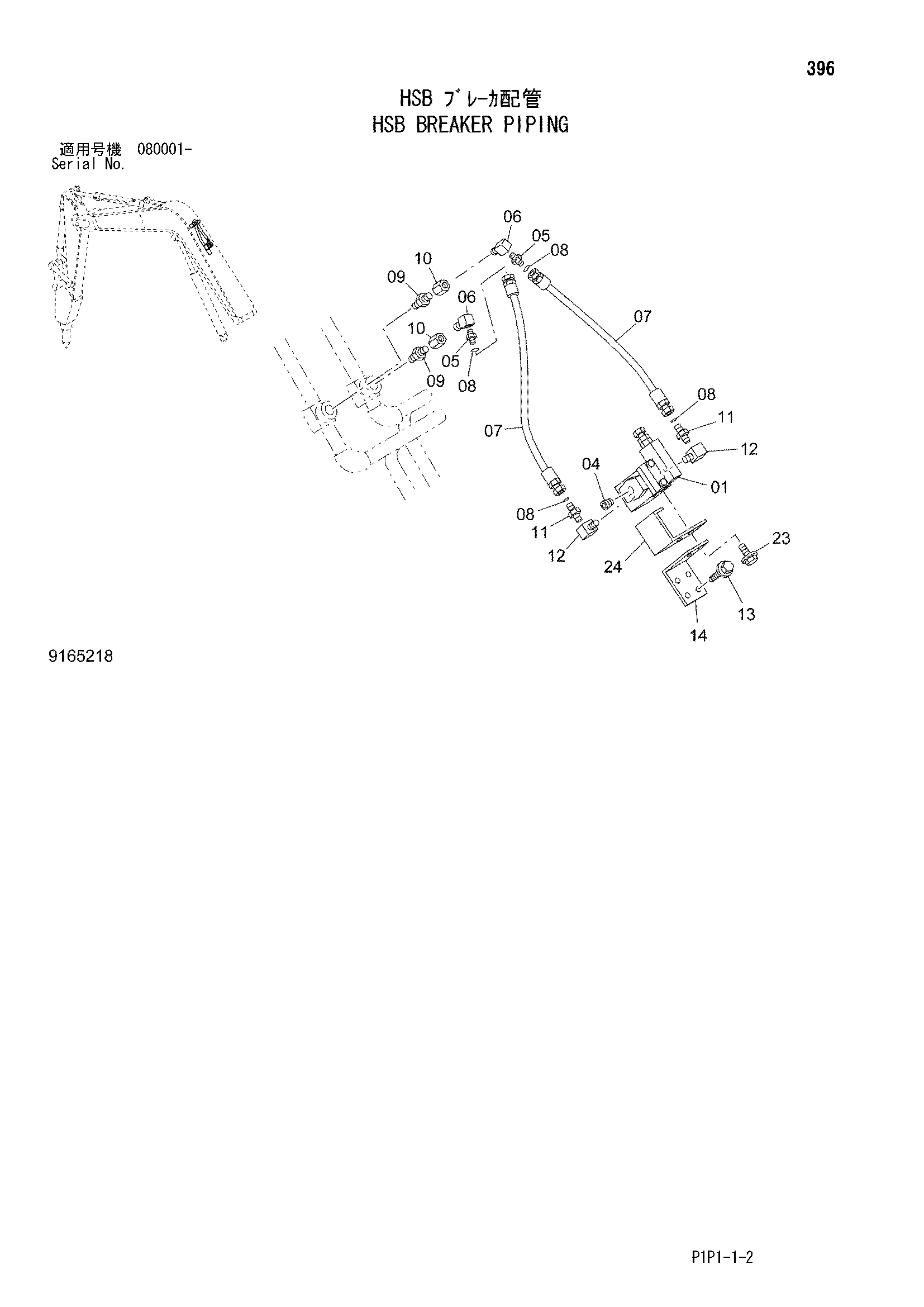

Заводская схема «HSB гидромолот трубопроводы» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4208243 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 07 | 4241360 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4208967 | Адаптер | 2 |
| 10 | 94-0678 | Разъём S | 2 |
| 11 | 4217134 | Адаптер | 2 |
| 12 | 94-0632 | Угловой штуцер | 2 |
| 13 | J271225 | Болт с шайбой | 4 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4300444 | Кронштейн | 1 |
| 23 | J260825 | Болт с шайбой | 3 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4399797 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
