Пилотные гидролинии (PTO) — HITACHI ZX70-3

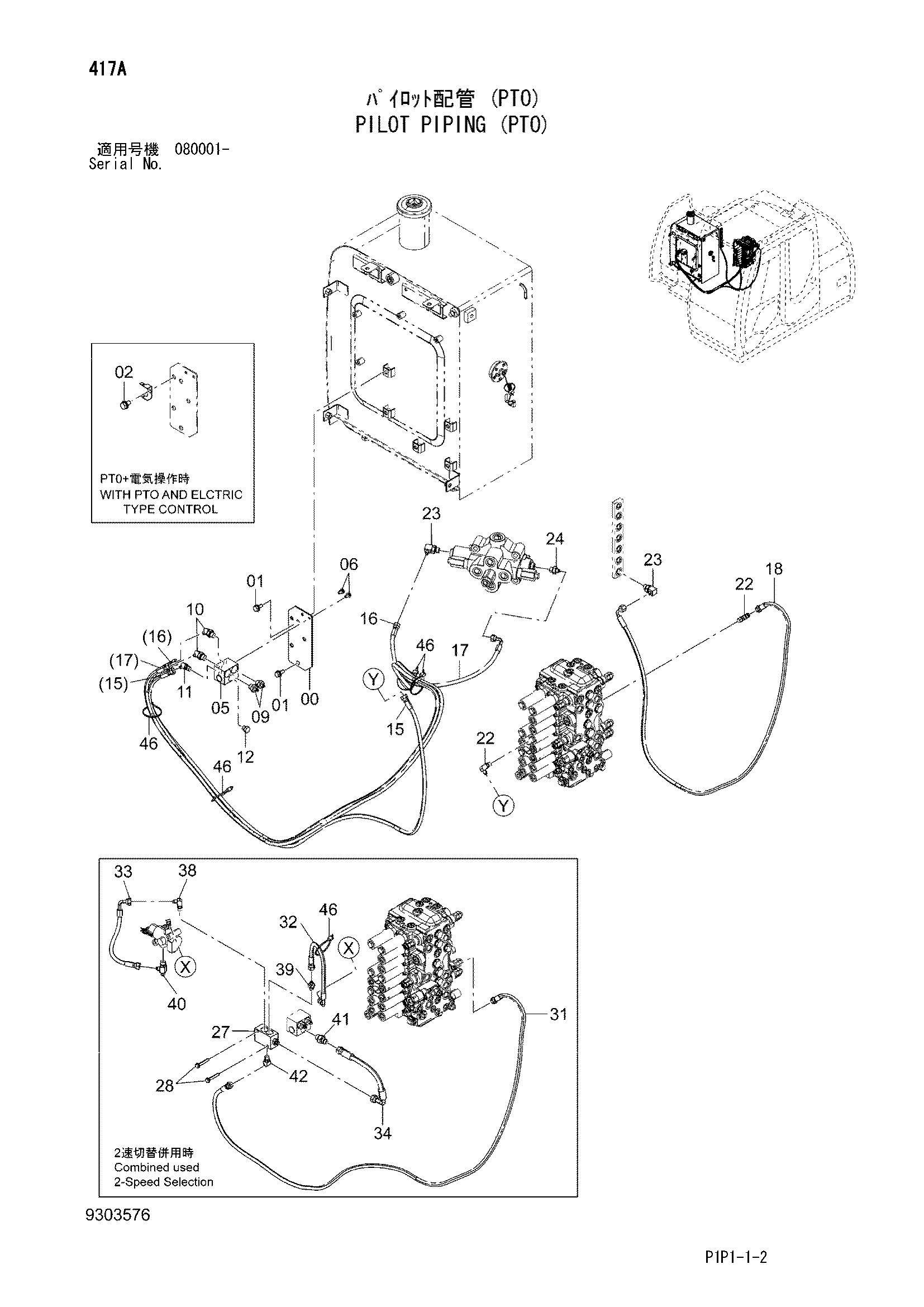

Заводская схема «Пилотные гидролинии (PTO)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771143 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271020 | Болт с шайбой | 1 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 4330230 | Челночный клапан | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | A852132 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852232 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 9304141 | В сборе шланг | 1 |
| 15A | 4701578 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 16 | 9282217 | В сборе шланг | 1 |
| 16A | 4675332 | Шланг | 1 |
| 16B | 4327315 | Защитный кожух | 5 |
| 17 | 9303458 | В сборе шланг | 1 |
| 17A | 4700880 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 5 |
| 18 | 9304140 | В сборе шланг | 1 |
| 18A | 4701577 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 3 |
| 22 | A852322 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852332 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852132 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4203446 | Клапан | 1 |
| 28 | J260850 | Болт с шайбой | 2 |
| 28A | J900850 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 31 | 9304142 | В сборе шланг | 1 |
| 32 | 4665135 | Шланг | 1 |
| 33 | 4471571 | Шланг | 1 |
| 34 | 4701579 | Шланг | 1 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852122 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852422 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852123 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852222 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
