Каталог запчастей HITACHI
Нижний рама — HITACHI ZX70-3

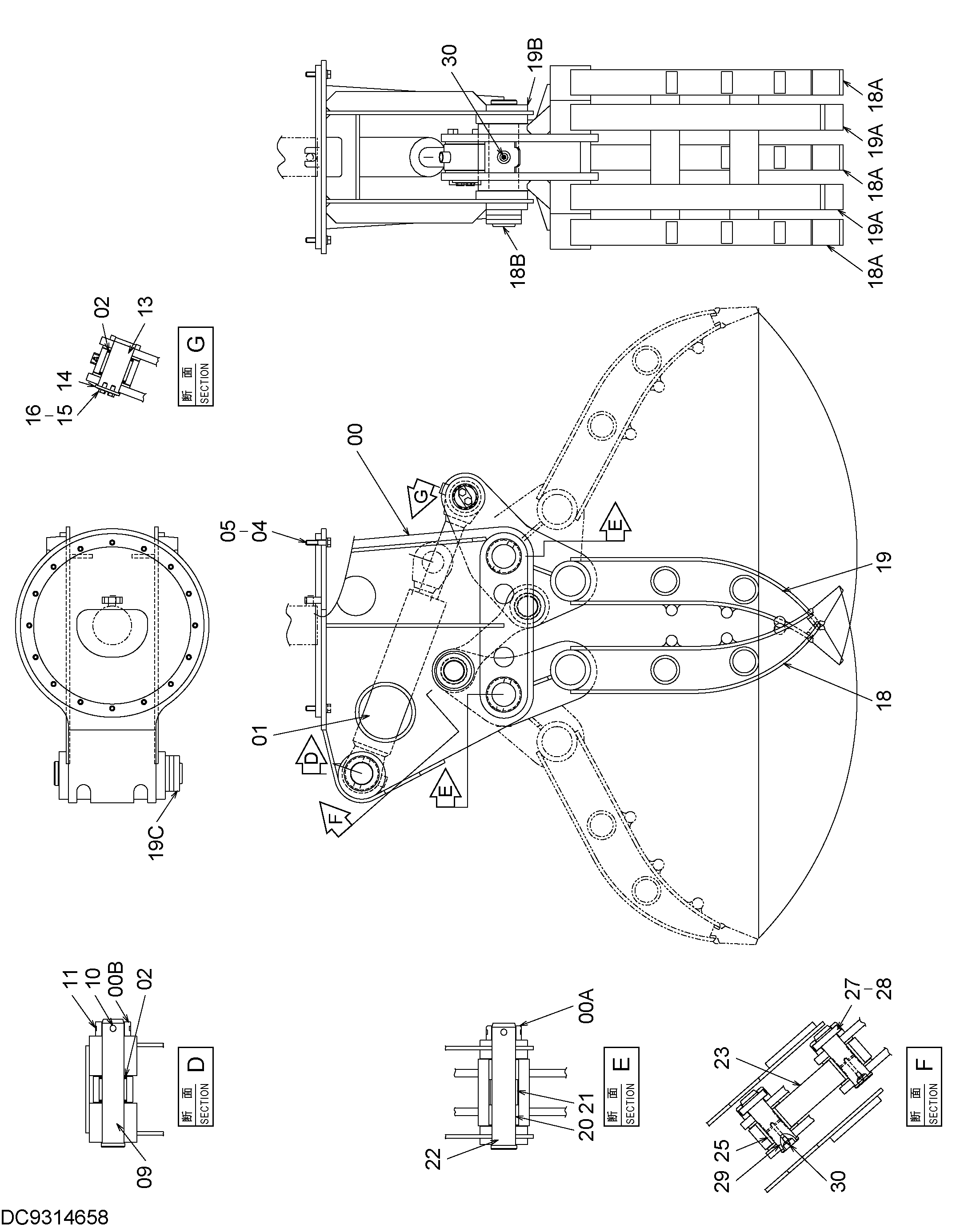

Заводская схема «Нижний рама» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027923 | Рама нижний | 1 |
| 00A | 4197032 | Ограничитель | 2 |
| 00B | 4197031 | Ограничитель | 1 |
| 01 | 4628059 | Гидроцилиндр | 1 |
| 01 | YA00015496 | Гидроцилиндр. грейфер | 1 |
| 02 | 4094087 | Пылезащитное уплотнение | 4 |
| 04 | 4633289 | Болт | 16 |
| 05 | J222012 | Шайба | 16 |
| 09 | 3104887 | Палец | 1 |
| 10 | 4065689 | Палец | 1 |
| 11 | 4065688 | Кольцо | 1 |
| 13 | 3104886 | Палец | 1 |
| 14 | X4808 | Фиксатор | 1 |
| 15 | J901020 | Болт | 2 |
| 16 | X4829 | Стопорная шайба | 1 |
| 18 | 6028155 | Вилка | 1 |
| 18A | 4637873 | Коронка зуба | 3 |
| 18B | 4197030 | Ограничитель | 1 |
| 19 | 6028154 | Вилка | 1 |
| 19A | 4637873 | Коронка зуба | 2 |
| 19B | 4197030 | Ограничитель | 1 |
| 19C | 4710663 | Стопорный палец | 1 |
| 20 | 4197842 | Втулка | 4 |
| 21 | 4637316 | Трубка | 2 |
| 22 | 3104888 | Палец | 2 |
| 23 | 3110596 | Тяга | 1 |
| 25 | 4637317 | Втулка | 2 |
| 27 | 4065689 | Палец | 4 |
| 28 | 4065688 | Кольцо | 4 |
| 29 | 3094562 | Палец | 2 |
| 30 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
