Пилотные гидролинии (конкрете виблатор) — HITACHI ZX70-3

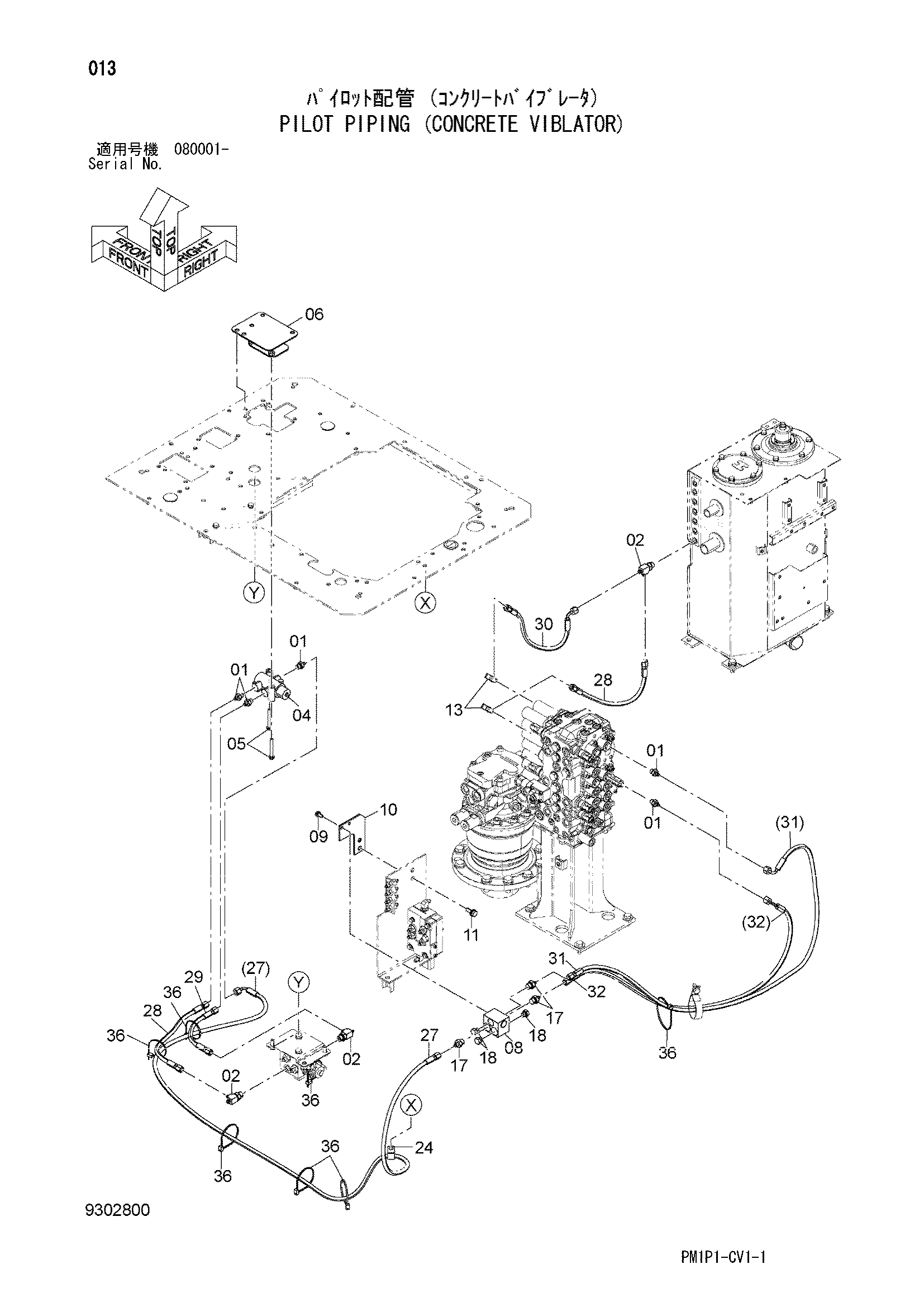

Заводская схема «Пилотные гидролинии (конкрете виблатор)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 5 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852432 | Тройник | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9218376 | Электромагнитный клапан | 1 |
| 05 | J260870 | Болт с шайбой | 2 |
| 05A | J900870 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 8117364 | Крышка | 1 |
| 08 | 4330230 | Челночный клапан | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 9757579 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852132 | Адаптер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885002 | Пробка | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4190275 | Зажим | 1 |
| 27 | 4313263 | Шланг | 1 |
| 28 | 4290340 | Шланг | 2 |
| 29 | 4294589 | Шланг | 1 |
| 30 | 4245113 | Шланг | 1 |
| 31 | 4313255 | Шланг | 1 |
| 32 | 4226395 | Шланг | 1 |
| 36 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
