Гидробак (конкрете вибратор) — HITACHI ZX70-3

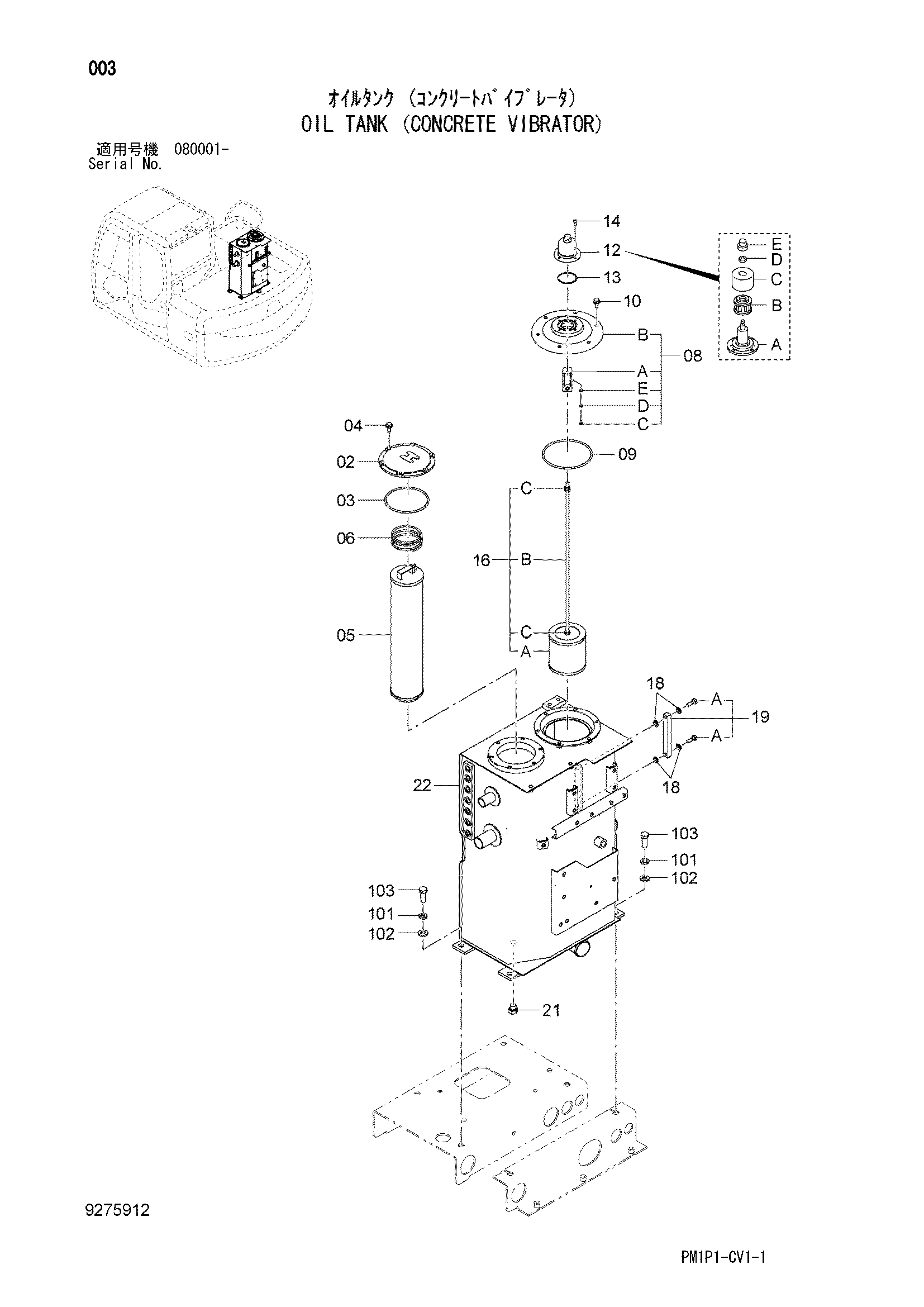

Заводская схема «Гидробак (конкрете вибратор)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4443782 | Крышка | 1 |
| 03 | 997330 | Уплотнительное кольцо | 1 |
| 04 | J271025 | Болт с шайбой | 6 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4448602 замена: 4450002 | Фильтрующий элемент | 1 |
| 06 | 4444482 | Пружина | 1 |
| 08 | 9184556 | Крышка в сборе | 1 |
| 08A | 4408661 | Кронштейн | 1 |
| 08B | 1025093 | Крышка | 1 |
| 08C | 4350623 | Болт | 1 |
| 08D | 4225466 | Пружинная шайба | 1 |
| 08E | 4225472 | Плоская шайба | 1 |
| 09 | A810160 | Уплотнительное кольцо | 1 |
| 10 | J271025 | Болт с шайбой | 6 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4434017 | Бреезер воздушный | 1 |
| 12A | 4437833 | Корпус | 1 |
| 12B | 4437838 | Элемент | 1 |
| 12C | 4437837 | Крышка | 1 |
| 12D | 4371825 | Гайка | 1 |
| 12E | 4437836 | Колпачок | 1 |
| 13 | A810060 | Уплотнительное кольцо | 1 |
| 14 | J780616 | Болт с внутренним шестигранником | 4 |
| 16 | 4642196 | Всасывающий фильтр | 1 |
| 16A | 4644664 | Сетчатый фильтр | 1 |
| 16B | 4603515 | Шток | 1 |
| 16C | J950010 | Гайка | 3 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 19 | 8053499 | Указатель уровня | 1 |
| 19A | 4100967 | Болт | 2 |
| 21 | A885004 | Пробка | 1 |
| 22 | 6026610 | Масляный бак | 1 |
| 101 | A590916 | Пружинная шайба | 4 |
| 102 | J222016 | Шайба | 4 |
| 103 | J921640 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
