Крышка двигателя <K> — HITACHI ZX70-3

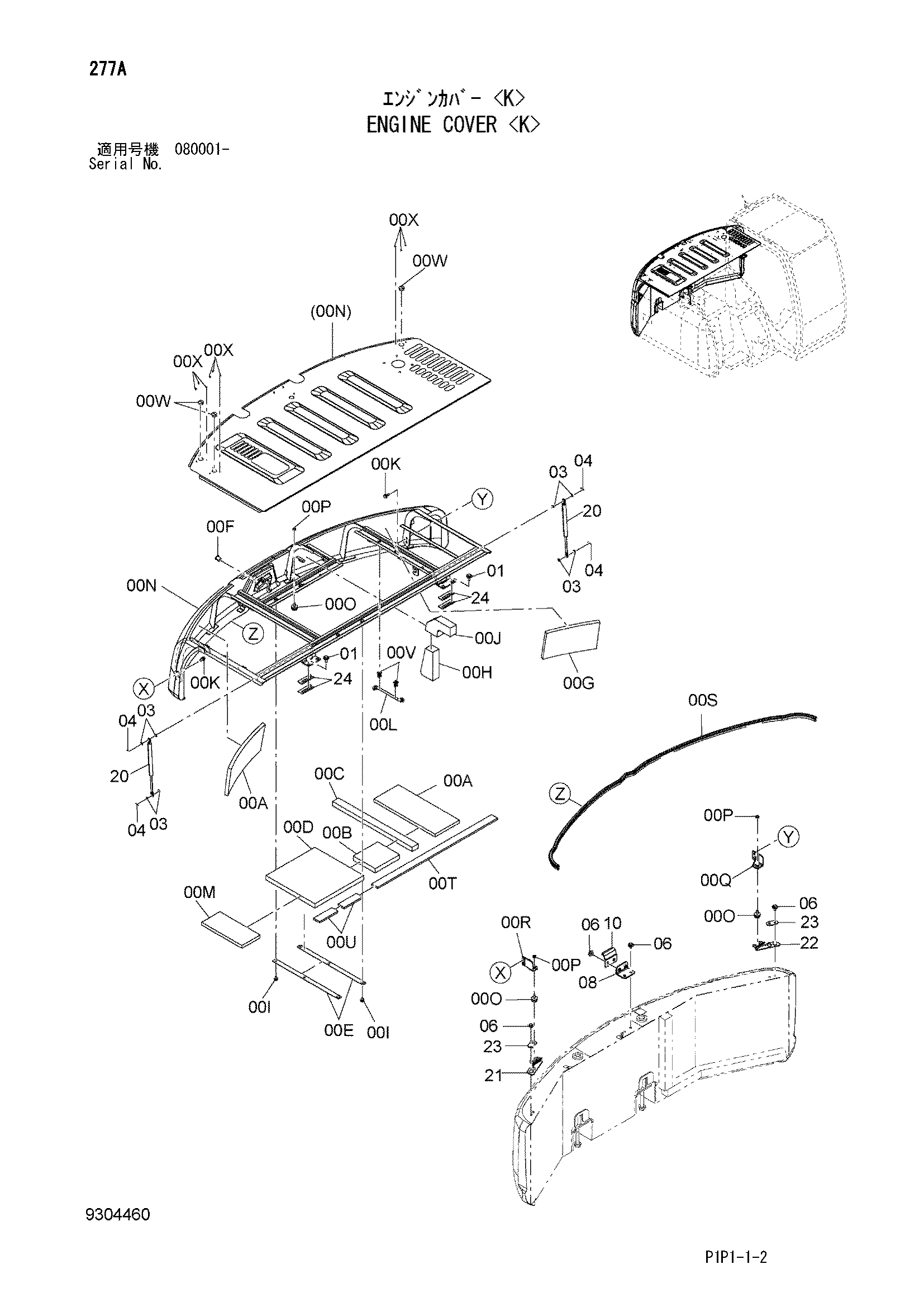

Заводская схема «Крышка двигателя <K>» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9304414 | Крышка двигатель | 1 |
| 00A | 4668941 | Резиновая прокладка | 2 |
| 00B | 4668942 | Резиновая прокладка | 1 |
| 00C | 4668943 | Резиновая прокладка | 1 |
| 00D | 4669338 | Резиновая прокладка | 1 |
| 00E | 4668214 | Пластина | 2 |
| 00F | 4379989 | Гидроцилиндр. блокировка | 1 |
| 00G | 4680294 | Резиновая прокладка | 1 |
| 00H | 4673480 | Резиновая прокладка | 1 |
| 00I | J271020 | Болт с шайбой | 4 |
| 00IA | J901020 | Болт | 1 |
| 00IB | J222010 | Шайба | 1 |
| 00J | 4683693 | Резиновая прокладка | 1 |
| 00K | J271030 | Болт с шайбой | 4 |
| 00KA | J901030 | Болт | 1 |
| 00KB | J222010 | Шайба | 1 |
| 00L | 8113538 | Стойка | 1 |
| 00M | 4686477 | Резиновая прокладка | 1 |
| 00N | 7056965 | Крышка двигатель | 1 |
| 00O | 4294508 | Ограничитель | 3 |
| 00P | J950010 | Гайка | 3 |
| 00Q | 8114188 | Ограничитель | 1 |
| OOR | 8114189 | Ограничитель | 1 |
| 00S | 4686407 | Резиновое уплотнение | 1 |
| 00T | 4689145 | Резиновая прокладка | 1 |
| 00U | 4689146 | Резиновая прокладка | 2 |
| 00V | 4689540 | Держатель | 2 |
| 00W | 4700800 | Пробка | 3 |
| 00X | 4700820 | Пробка | 9 |
| 01 | J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | A590108 | Плоская шайба | 8 |
| 04 | 4022697 | Стопорный палец | 4 |
| 06 | J281025 | Болт с шайбой | 8 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 9767926 | Кронштейн | 1 |
| 10 | 4669227 | Защёлка | 1 |
| 20 | 4455111 | Стойка | 2 |
| 21 | 8114221 | Ограничитель | 1 |
| 22 | 8114222 | Ограничитель | 1 |
| 23 | 4677069 | Пластина | 2 |
| 24 | 4694783 | Регулировочная шайба 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
