Рама — HITACHI ZX70-3

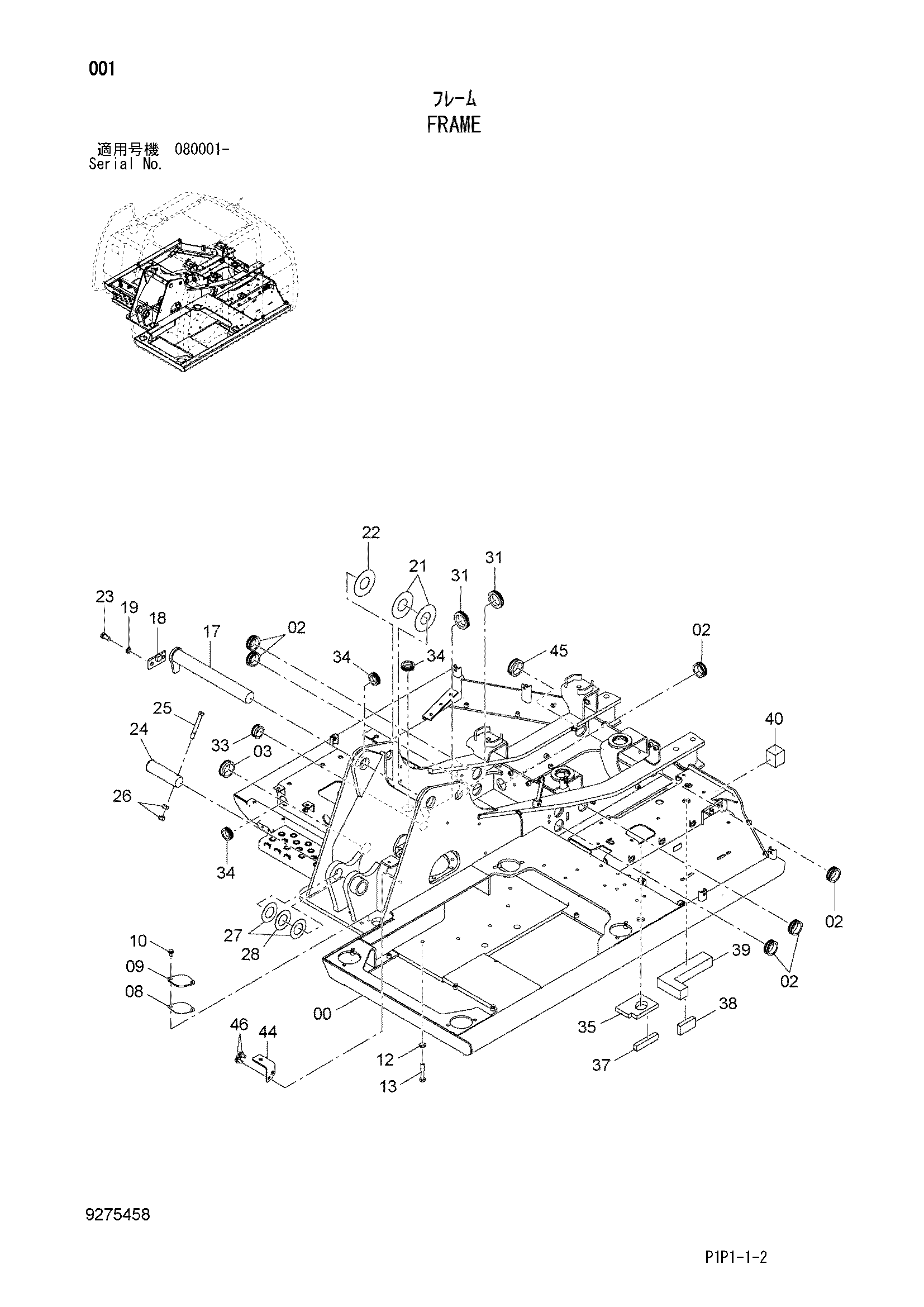

Заводская схема «Рама» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011307 | Рама основной | 1 |
| 02 | 4201749 | Резиновая втулка | 6 |
| 03 | 4255530 | Резиновая втулка | 1 |
| 08 | 4415233 | Манжета | 1 |
| 09 | 4415231 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J222016 | Шайба | 24 |
| 13 | J921685 | Болт | 24 |
| 17 | 8083051 | Палец | 1 |
| 18 | 9754382 | Пластина | 1 |
| 19 | A590916 | Пружинная шайба | 2 |
| 21 | 4394384 | Упорная пластина 1.0mm | 2 |
| 22 | 4394385 | Упорная пластина 2.0mm | 1 |
| 23 | J921635 | Болт | 2 |
| 24 | 3109914 | Палец | 1 |
| 25 | 4435123 | Стопорный палец | 1 |
| 26 | J950016 | Гайка | 2 |
| 27 | 4374459 | Упорная пластина 1.0mm | 2 |
| 28 | 4374437 | Упорная пластина 2.0mm | 1 |
| 31 | 4087462 | Резиновая втулка | 2 |
| 33 | 4200176 | Резиновая втулка | 1 |
| 34 | 998720 | Резиновая втулка | 3 |
| 35 | 4668656 | Резиновая прокладка | 1 |
| 37 | 4688645 | Резиновая прокладка | 1 |
| 38 | 4689406 | Резиновая прокладка | 1 |
| 39 | 4689407 | Резиновая прокладка | 1 |
| 40 | 4689408 | Резиновая прокладка | 1 |
| 44 | 9770399 | Кронштейн | 1 |
| 45 | 4208279 | Резиновая втулка | 1 |
| 46 | J271225 | Болт с шайбой | 2 |
| 46A | J901225 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
