Крышка (2) — HITACHI ZX70-3

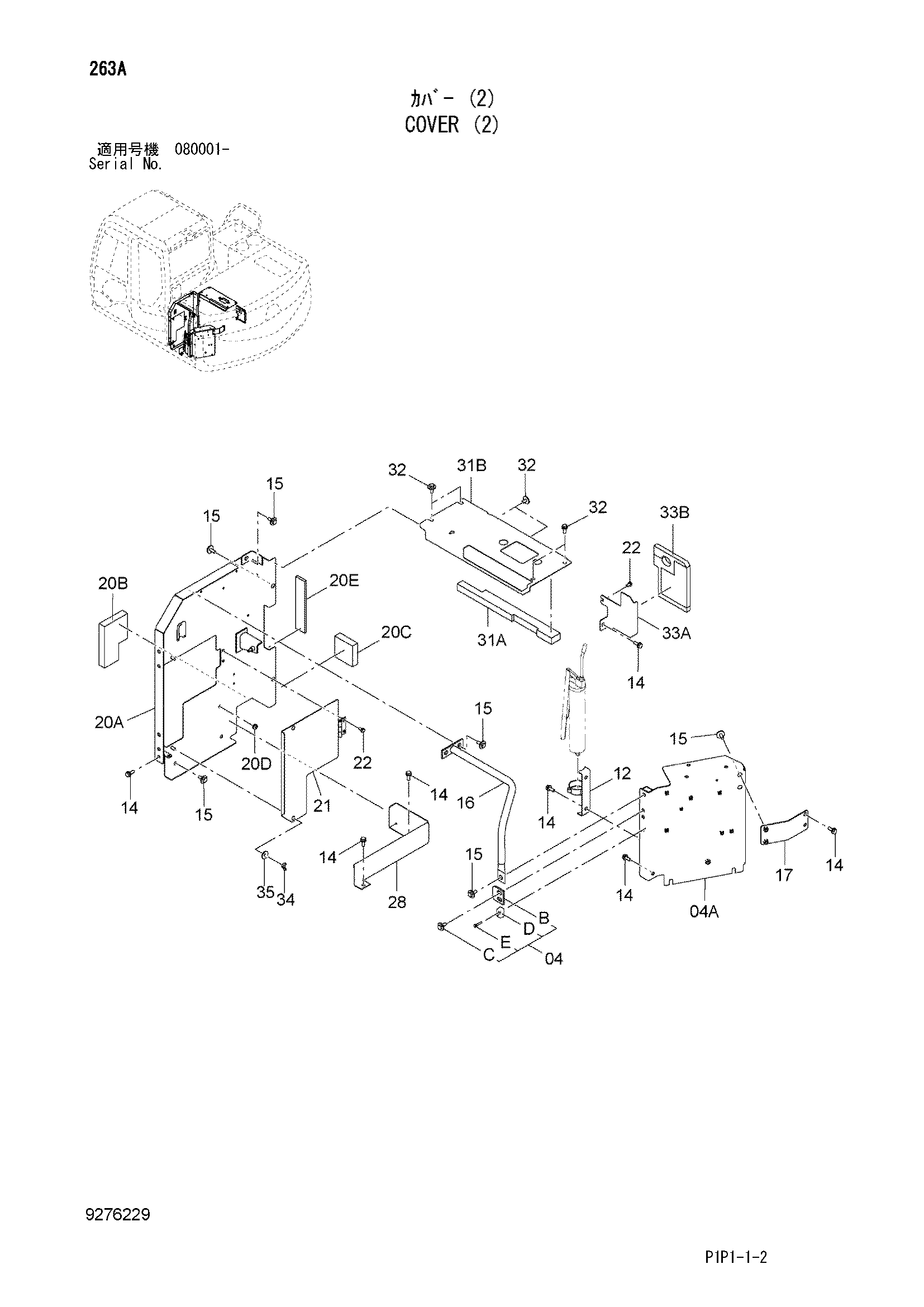

Заводская схема «Крышка (2)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9276407 | Крышка в сборе | 1 |
| 04A | 7052610 | Крышка | 1 |
| 04B | 4455694 | Ограничитель | 1 |
| 04C | J281030 | Болт с шайбой | 2 |
| 04CA | J901030 | Болт | 1 |
| 04CB | 4486055 | Шайба | 1 |
| 04D | 4652573 | Ограничитель | 1 |
| 04E | J260635 | Болт с шайбой | 2 |
| 04EA | J900635 | Болт | 1 |
| 04EB | A590106 | Плоская шайба | 1 |
| 12 | 4656678 | Держатель | 1 |
| 14 | J271030 | Болт с шайбой | 11 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 10 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 8111511 | Стойка | 1 |
| 17 | 9768262 | Кронштейн | 1 |
| 20 | 9287125 | Крышка в сборе | 1 |
| 20A | 7054351 | Крышка | 1 |
| 20B | 4668915 | Резиновая прокладка | 1 |
| 20C | 4680240 | Резиновая прокладка | 1 |
| 20D | 94-2817 | Резиновая втулка | 1 |
| 20E | 4689456 | Резиновая прокладка | 1 |
| 21 | 8112388 | Крышка | 1 |
| 22 | J260820 | Болт с шайбой | 3 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 28 | 4678313 | Крышка | 1 |
| 31 | 9287402 | Крышка в сборе | 1 |
| 31A | 4680388 | Резиновая прокладка | 1 |
| 31B | 8114587 | Крышка | 1 |
| 32 | J281025 | Болт с шайбой | 6 |
| 32A | J901025 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 33 | 9290607 | Крышка в сборе | 1 |
| 33A | 4684339 | Крышка | 1 |
| 33B | 4684340 | Резиновая прокладка | 1 |
| 34 | M570010 | Гайка винг | 2 |
| 35 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
