Радиатор дверь (индустриал васте специальное исполнение.) — HITACHI ZX70-3

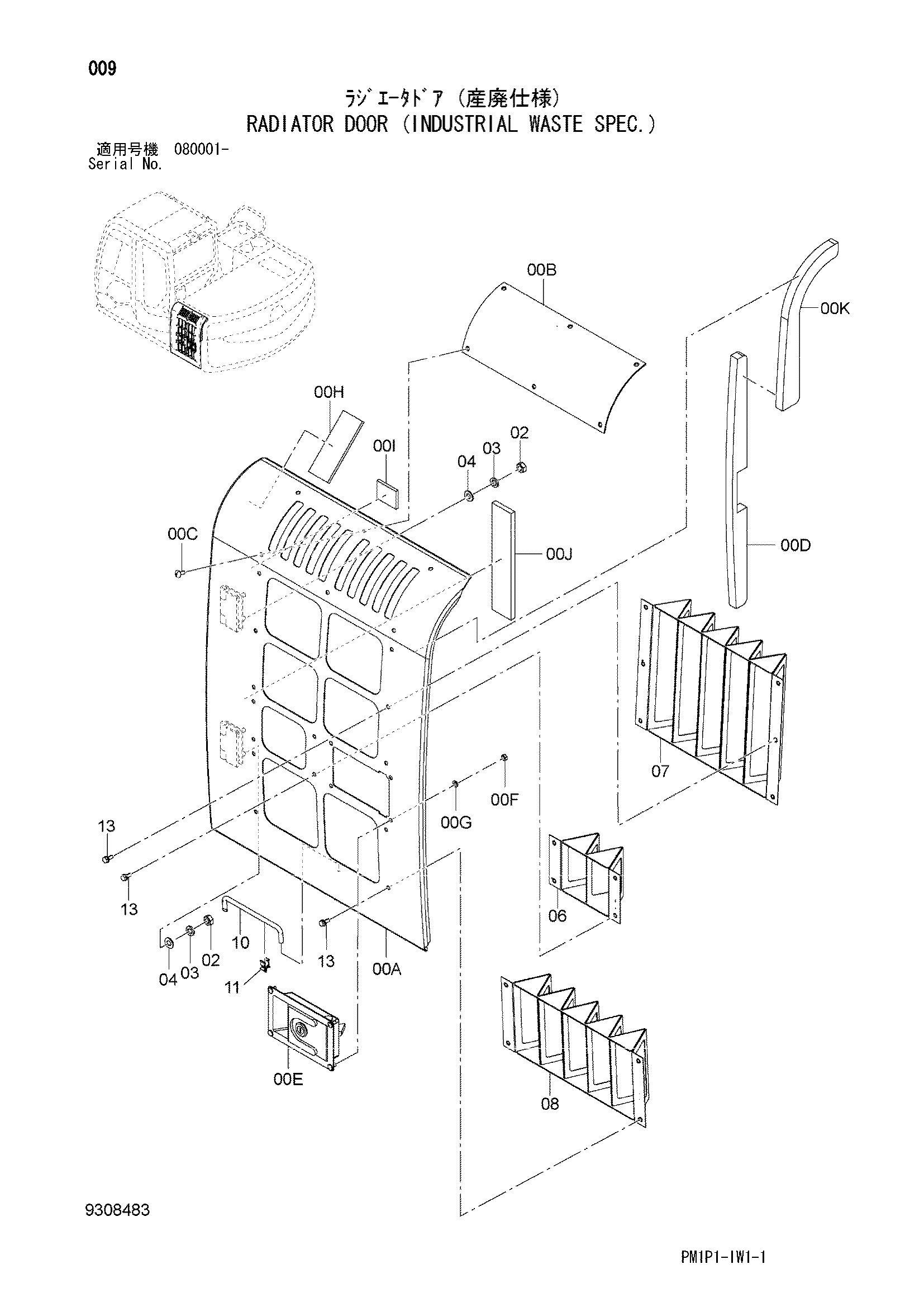

Заводская схема «Радиатор дверь (индустриал васте специальное исполнение.)» для HITACHI ZX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9295763 | Дверь в сборе | 1 |
| 00A | 5011804 | Дверь | 1 |
| 00B | 8115413 | Провод | 1 |
| 00C | J650616 | Винт | 6 |
| 00D | 4458071 | Резиновая прокладка | 1 |
| 00E | 4652498 | Блокировка (левый) | 1 |
| 00F | M500605 | Гайка | 4 |
| 00G | A590106 | Плоская шайба | 4 |
| 00H | 4705546 | Резиновая прокладка | 1 |
| 00I | 4705547 | Резиновая прокладка | 1 |
| 00J | 4705549 | Резиновая прокладка | 1 |
| 00K | 4712378 | Резиновая прокладка | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 06 | 8115103 | Сетка | 1 |
| 07 | 8115102 | Сетка | 1 |
| 08 | 8115101 | Сетка | 1 |
| 10 | 4639112 | Стойка | 1 |
| 11 | 4647195 | Держатель | 1 |
| 13 | J260616 | Болт с шайбой | 14 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
