Управление педаль (стрела поворот)(поворот стрела) — HITACHI ZX70

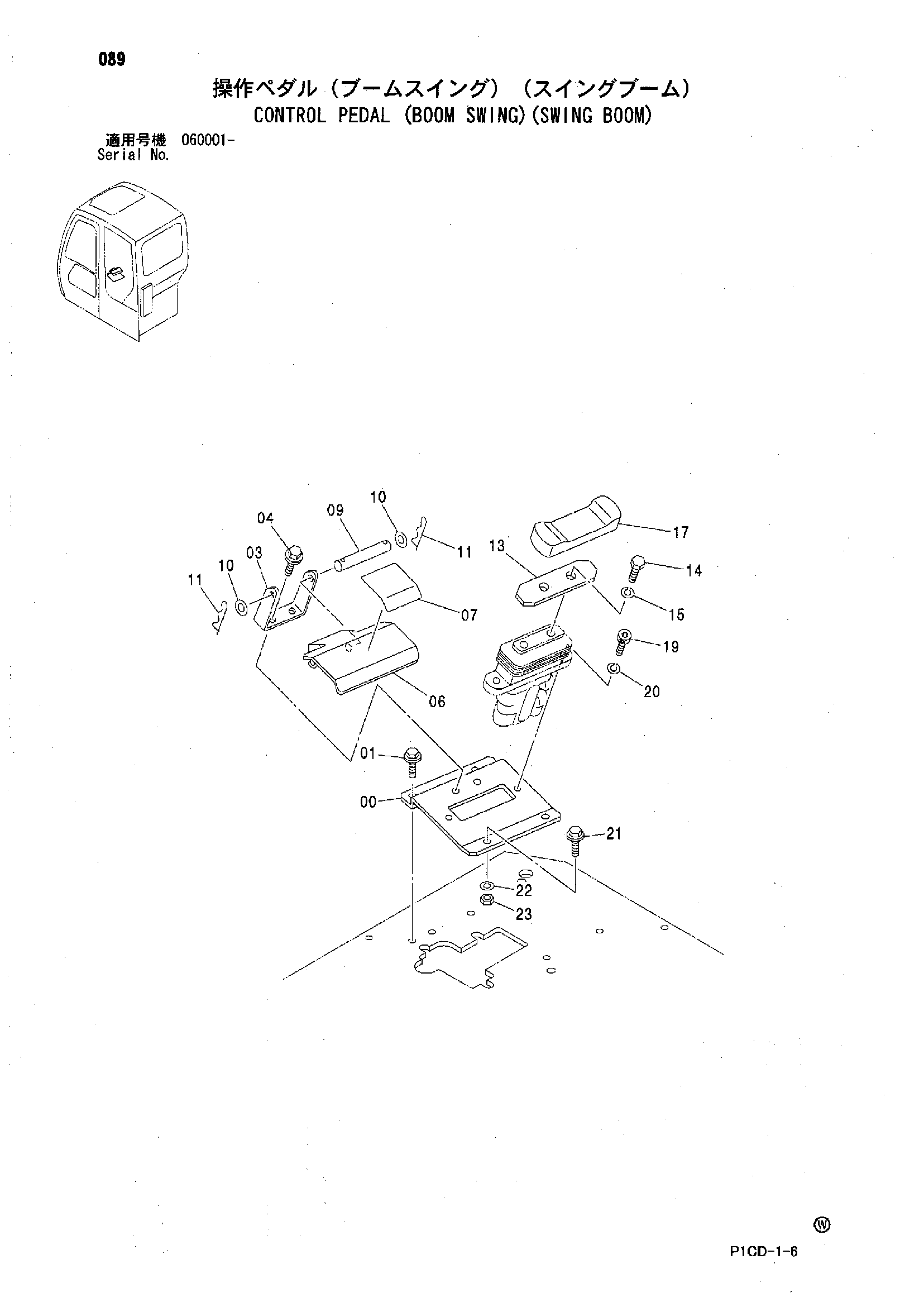

Заводская схема «Управление педаль (стрела поворот)(поворот стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092986 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 3 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 03 | 4606865 | Кронштейн | 1 |
| 04 | J020820 | Болт с шайбой | 2 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 06 | 9747100 | Крышка | 1 |
| 07 | 4345731 | Лента | 1 |
| 09 | 4365417 | Палец | 1 |
| 10 | A590106 | Плоская шайба | 2 |
| 11 | 4365839 | Стопорный палец | 2 |
| 13 | 4484048 | Педаль | 1 |
| 14 | J900820 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 17 | 4374008 | Резиновая прокладка | 1 |
| 19 | J781025 | Болт с внутренним шестигранником | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J271030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | A590110 | Плоская шайба | 1 |
| 23 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
