Поток производительность селектор (2)(моноблочный стрела) — HITACHI ZX70

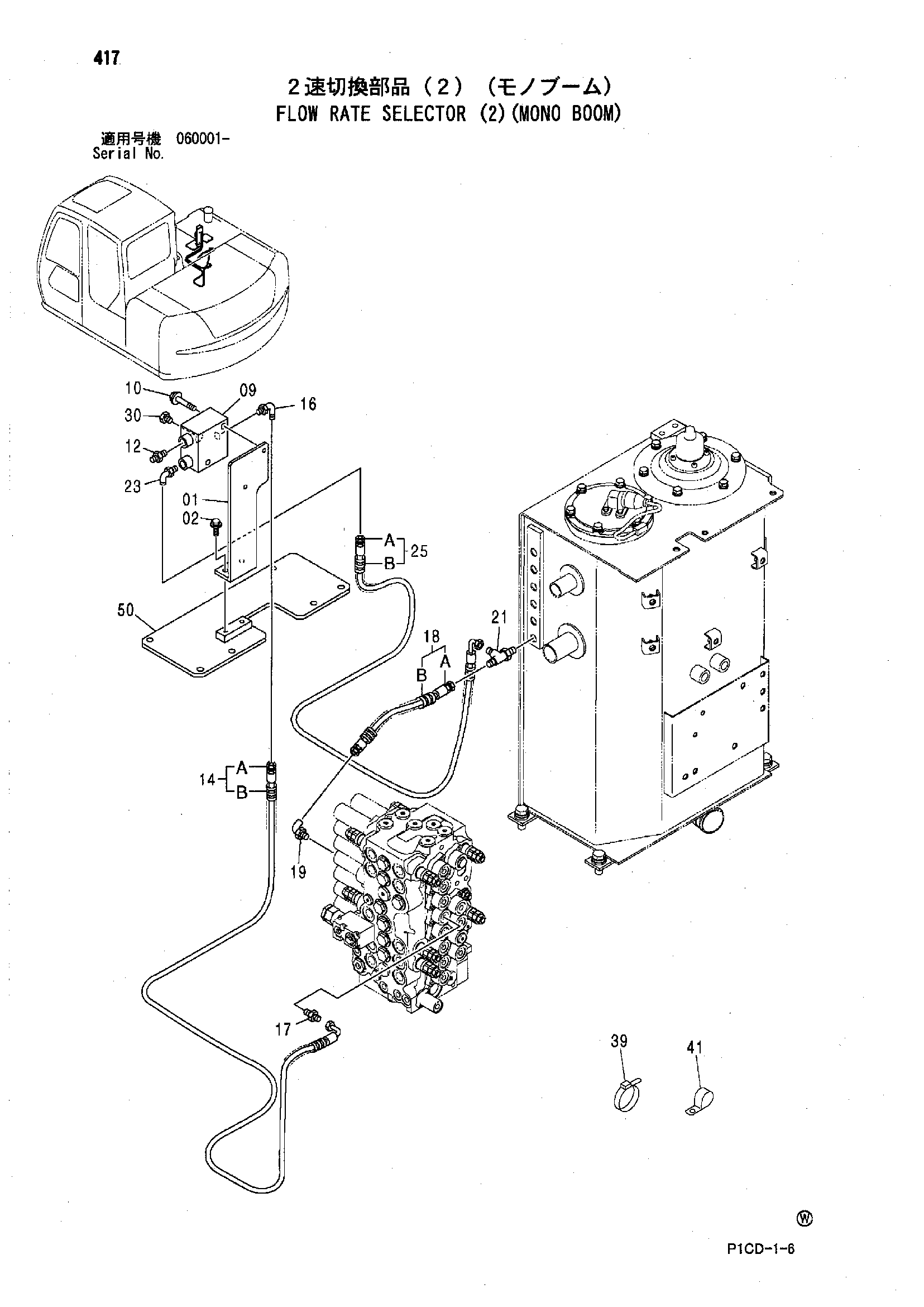

Заводская схема «Поток производительность селектор (2)(моноблочный стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9757501 | Кронштейн | 1 |
| 02 | J011020 | Болт с шайбой | 2 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 09 | 4210647 | Электромагнитный клапан | 1 |
| 10 | J010870 | Болт с шайбой | 2 |
| 10 | J260870 замена: J900870 | Болт с шайбой | 2 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9211113 | Шланг в сборе | 1 |
| 14A | 4469361 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 6 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 9211115 | Шланг в сборе | 1 |
| 18A | 4469363 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852432 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9211114 | Шланг в сборе | 1 |
| 25A | 4469362 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 41 | 4193848 | Зажим | 1 |
| 50 | 9757502 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
