Скольжение рукоять трубопроводы <200, 225US, 225USR> — HITACHI ZX70

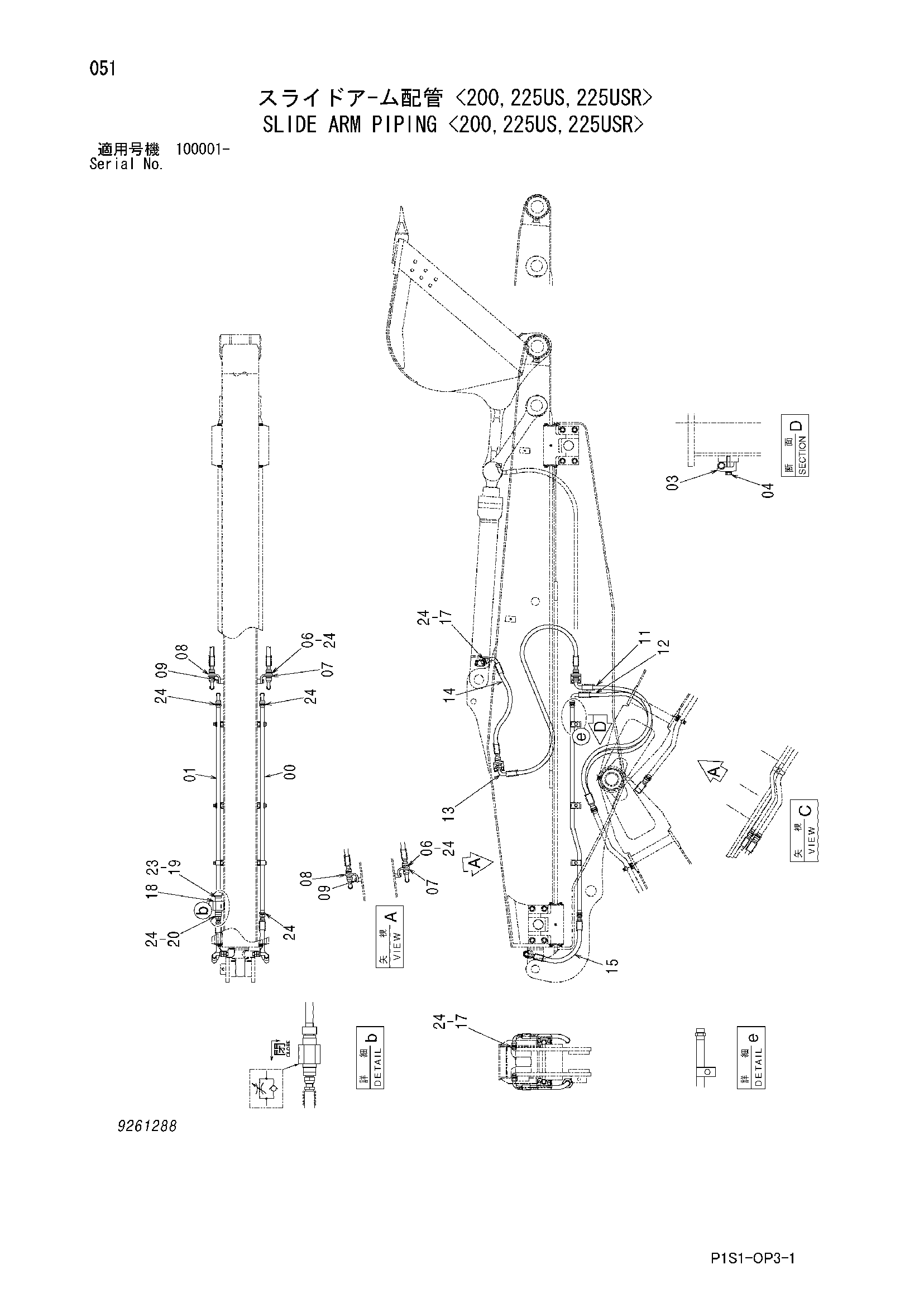

Заводская схема «Скольжение рукоять трубопроводы <200, 225US, 225USR>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763194 | Трубка | 1 |
| 01 | 9763195 | Трубка | 1 |
| 03 | 4190126 | Хомут трубки | 6 |
| 04 | J271260 | Болт с шайбой | 6 |
| 04A | J901260 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4257877 | Адаптер | 4 |
| 07 | 4257876 | Гайка | 4 |
| 08 | 4624998 | Кронштейн | 4 |
| 09 | J271230 | Болт с шайбой | 8 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4625000 | Шланг | 2 |
| 12 | 4625001 | Шланг | 2 |
| 13 | 4610543 | Шланг | 2 |
| 14 | 4625002 | Шланг | 2 |
| 15 | 4625003 | Шланг | 2 |
| 17 | A853166 | Адаптер | 4 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 9075046 | Клапан словретурн | 1 |
| 19 | 4189535 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4189537 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4187328 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
