Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)[EU] — HITACHI ZX70

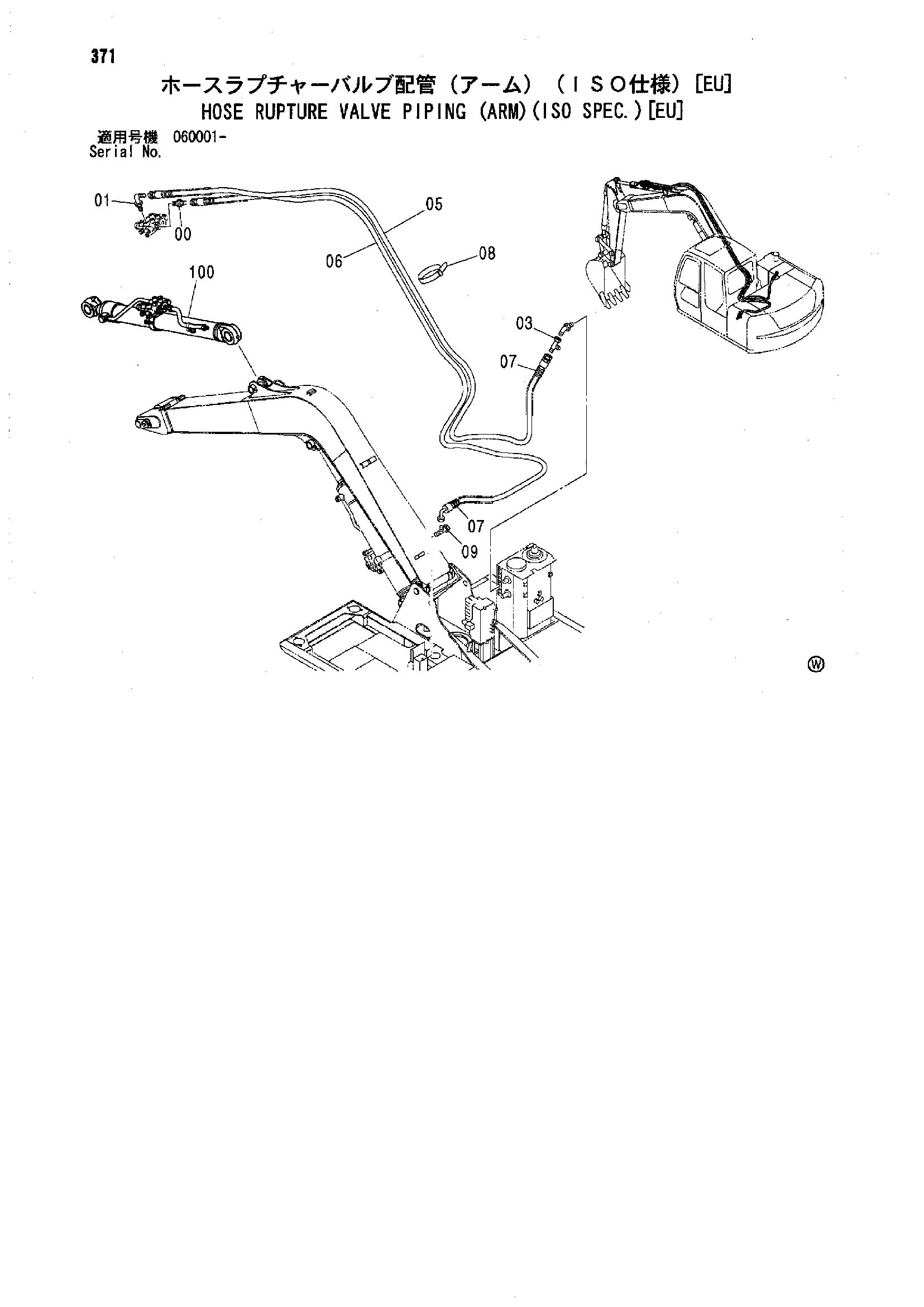

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)[EU]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)[EU] HITACHI ZX70](/catalog-drawings/26/2670ccf6-f326-42bc-9e6e-d7a515bc937b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 05 | 4468805 | Шланг | 1 |
| 05 | 4617647 | Шланг | 1 |
| 06 | 4468806 | Шланг | 1 |
| 06 | 4617648 | Шланг | 1 |
| 07 | 4327293 | Защитный кожух | 15 |
| 07 | 4327293 | Защитный кожух | 20 |
| 08 | 4055312 | Ленточный зажим | 11 |
| 08 | 4055312 | Ленточный зажим | 14 |
| 09 | 4252786 | Тройник | 1 |
| 100 | 4458862 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
