PRE фильтр — HITACHI ZX70

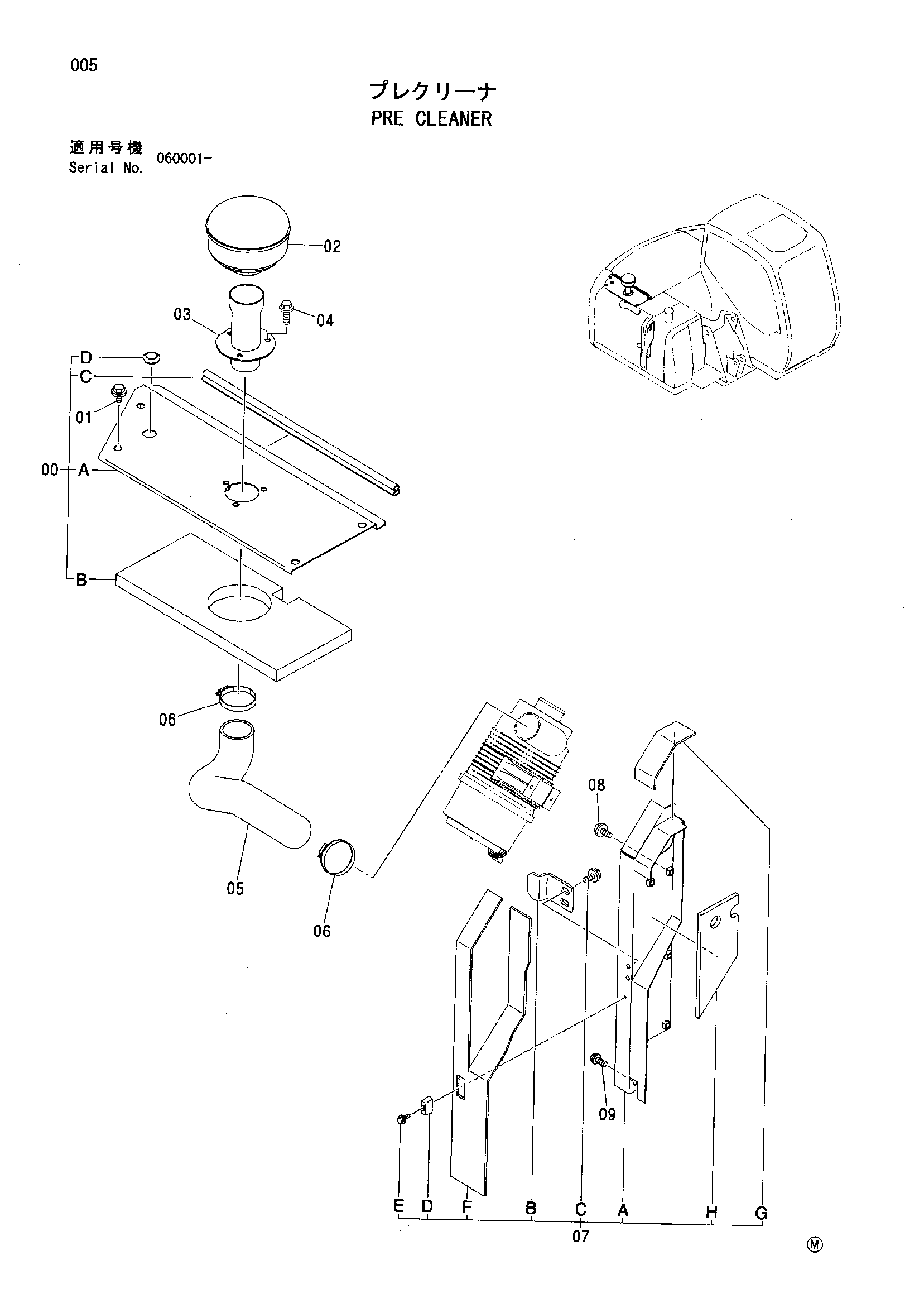

Заводская схема «PRE фильтр» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9206782 | Крышка в сборе | 1 |
| 00A | 8085748 | Крышка | 1 |
| 00B | 4462793 | Резиновая прокладка | 1 |
| 00C | 4461741 | Резиновое уплотнение | 1 |
| 00D | 4223492 | Резиновая втулка | 1 |
| 01 | J281025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 984206 | Фильтр PRE | 1 |
| 03 | 9749771 | Трубка впускной | 1 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 3093389 | Воздушный шланг | 1 |
| 06 | 4504491 | Хомут шланга | 2 |
| 07 | 9206188 | Крышка в сборе | 1 |
| 07A | 7041267 | Крышка | 1 |
| 07B | 4449262 | Ограничитель | 1 |
| 07C | J281020 | Болт с шайбой | 2 |
| 07C1 | J901020 | Болт | 1 |
| 07C2 | 4486055 | Шайба | 1 |
| 07D | 4424157 | Ограничитель | 1 |
| 07E | J260635 | Болт с шайбой | 1 |
| 07E1 | J900635 | Болт | 1 |
| 07E2 | A590106 | Плоская шайба | 1 |
| 07F | 4463594 | Резиновая прокладка | 1 |
| 07G | 4463595 | Резиновая прокладка | 1 |
| 07H | 4463596 | Резиновая прокладка | 1 |
| 08 | J281030 | Болт с шайбой | 3 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J271030 | Болт с шайбой | 1 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
