Блок отопителя — HITACHI ZX70

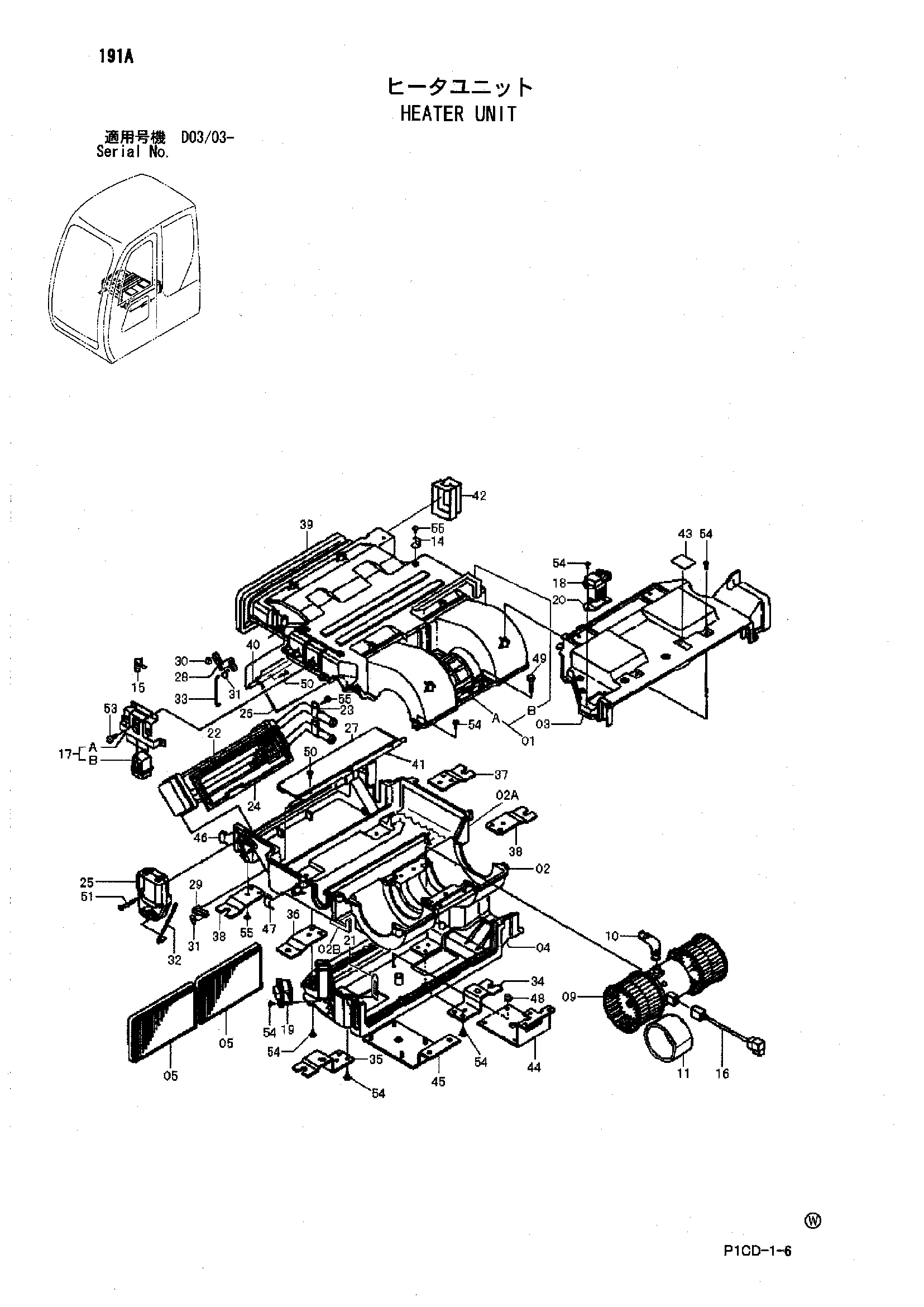

Заводская схема «Блок отопителя» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4609677	Отопитель	1
01	4614312	Корпус в сборе	1
01A	4614313	Корпус	1
01B	4475662	Накладка	1
02	4614314	Корпус в сборе	1
02A	4614315	Корпус	1
02B	4475666	Накладка	1
03	4475667	Крышка	1
04	4475687	Крышка	1
05	4455778	Фильтр воздушный	2
09	4475716	Гидромотор	1
10	4464473	Воздушный шланг	1
11	4475717	Виброизолятор	1
14	4475768	Зажим	3
15	4475769	Зажим	1
16	4475770	Жгут проводов еире	1
17	4614316	Реле в сборе	1
17A	4475772	Кронштейн	1
17B	4475773	Реле	2
18	4464279	Трансистор	1
19	4464278	Резистор	1
20	4464474	Уплотнение	1
21	4475774	Пластина	1
22	4475775	Отопитель	1
23	4475801	Зажим	2
24	4475802	Пластина	1
25	4475803	Гидромотор	1
26	4475804	Дверь	1
27	4475805	Дверь	1
28	4475806	Рычаг	1
29	4475807	Рычаг	1
30	4370306	Зажим	1
31	4464477	Зажим	2
32	4475808	Шток	1
33	4475809	Шток	1
34	4475822	Кронштейн	1
35	4475823	Кронштейн	1
36	4475824	Кронштейн	1
37	4475825	Кронштейн	1
38	4475826	Кронштейн	2
39	4475827	Накладка	1
40	4475828	Вал	1
41	4475829	Вал	1
42	4475830	Крышка	1
43	4475832	Лента	3
44	4475833	Кронштейн	1
45	4475834	Кронштейн	1
46	4464478	Зажим	3
47	4475835	Зажим	1
48	4475836	Гайка	4
49	4475837	Болт	3
50	4475838	Винт	6
51	4370308	Самонарезающий винт	3
53	4475840	Самонарезающий винт	3
54	4370309	Самонарезающий винт	29
55	4464483	Самонарезающий винт	25

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
