Каталог запчастей HITACHI
Машина отопитель — HITACHI ZX70

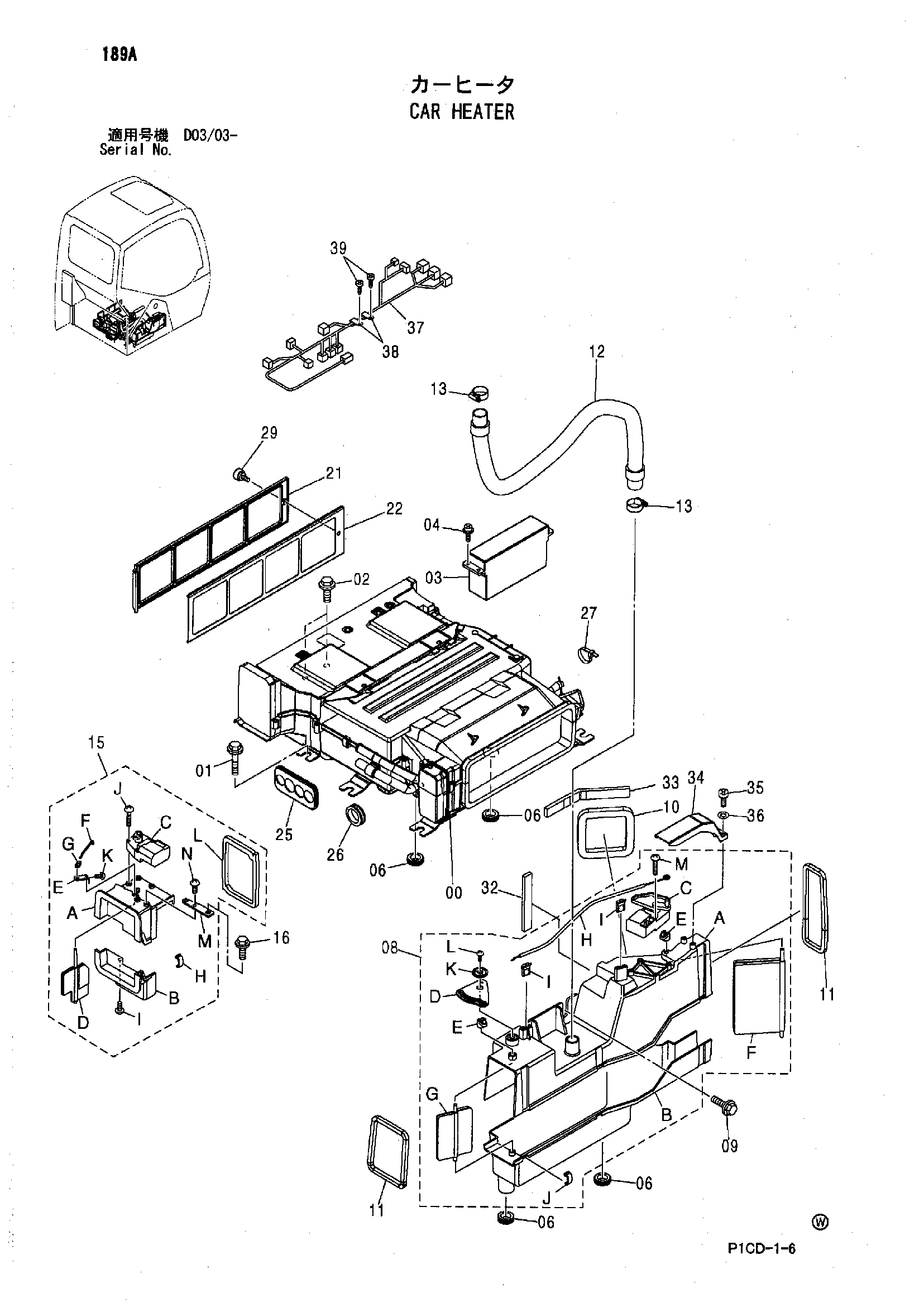

Заводская схема «Машина отопитель» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609677 | Отопитель | 1 |
| 01 | J021055 | Болт с шайбой | 6 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 6 |
| 02 | J021020 | Болт с шайбой | 2 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 03 | 4450708 | Контроллер | 1 |
| 04 | J460514 | Винт с шайбой | 4 |
| 06 | 4326229 | Резиновая втулка | 4 |
| 08 | 4447332 | Воздуховод | 1 |
| 08A | 4610882 | Корпус | 1 |
| 08B | 4610883 | Корпус | 1 |
| 08C | 4610884 | Актуатор | 1 |
| 08D | 4610885 | Рычаг | 1 |
| 08E | 4464286 | Рычаг | 2 |
| 08F | 4610886 | Дверь | 1 |
| 08G | 4610887 | Дверь | 1 |
| 08H | 4610888 | Трос | 1 |
| 08I | 4610889 | Зажим | 2 |
| 08J | 4464478 | Зажим | 6 |
| 08K | 4464476 | Шайба | 1 |
| 08L | 4464483 | Самонарезающий винт | 1 |
| 08M | 4370308 | Самонарезающий винт | 3 |
| 09 | J021030 | Болт с шайбой | 2 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | 4449878 | Резиновая прокладка | 1 |
| 11 | 4449879 | Резиновая прокладка | 2 |
| 12 | 4451258 | Шланг | 1 |
| 13 | 4504367 | Хомут шланга | 2 |
| 15 | 4447331 | Воздуховод | 1 |
| 15A | 4610874 | Корпус | 1 |
| 15B | 4610875 | Корпус | 1 |
| 15C | 4610876 | Актуатор | 1 |
| 15D | 4610877 | Дверь | 1 |
| 15E | 4610878 | Рычаг | 1 |
| 15F | 4610879 | Шток | 1 |
| 15G | 4464477 | Зажим | 1 |
| 15H | 4464478 | Зажим | 1 |
| 15I | 4370309 | Самонарезающий винт | 1 |
| 15J | 4370308 | Самонарезающий винт | 2 |
| 15K | 4482680 | Винт | 1 |
| 15L | 4610880 | Накладка | 1 |
| 15M | 4610881 | Кронштейн | 1 |
| 15N | 4382803 | Самонарезающий винт | 2 |
| 16 | J020820 | Болт с шайбой | 2 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 21 | 4445864 | Фильтр воздушный | 1 |
| 22 | 4442825 | Кронштейн фильтр | 1 |
| 25 | 4444022 | Резиновая втулка | 1 |
| 26 | 4184582 | Резиновая втулка | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 29 | 4446097 | Ручка | 1 |
| 32 | 4455712 | Резиновая прокладка | 1 |
| 33 | 4455713 | Резиновая прокладка | 1 |
| 34 | 4453351 | Крышка | 1 |
| 35 | 4452613 | Самонарезающий винт | 2 |
| 36 | J253104 замена: A590104 | Плоская шайба | 2 |
| 36 | A590104 | Плоская шайба | 2 |
| 37 | 4611361 | Жгут проводов | 1 |
| 38 | 4475767 | Зажим | 2 |
| 39 | 4464483 | Самонарезающий винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
