Шланг защита от разрыва клапан трубопроводы (стрела)(поворот стрела)(ISO специальное исполнение., комплект) — HITACHI ZX70

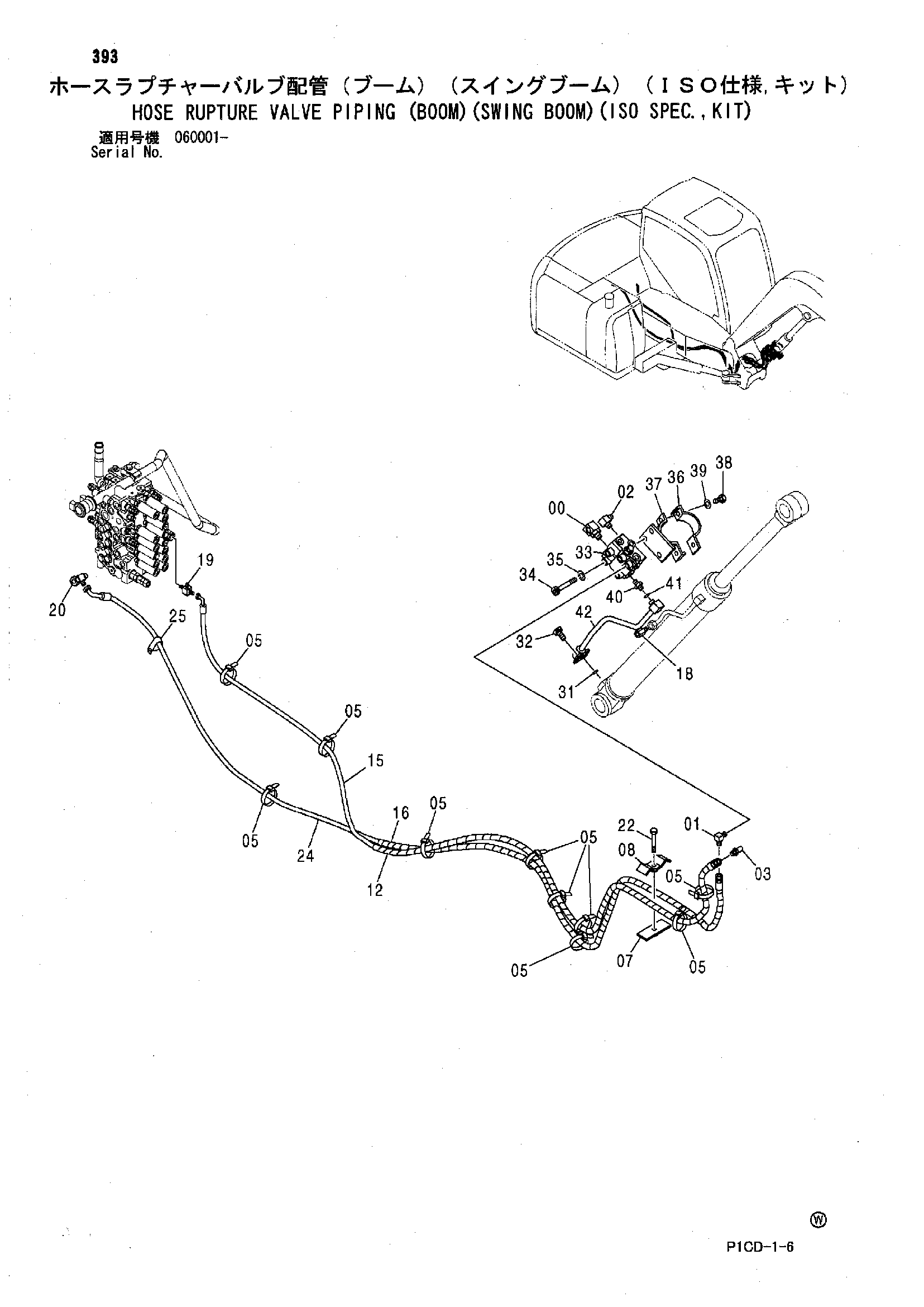

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(поворот стрела)(ISO специальное исполнение., комплект)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612682 | Переходник S | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4346096 | Унион S | 1 |
| 05 | 4055312 | Ленточный зажим | 10 |
| 07 | 9757600 | Хомут | 1 |
| 08 | 9757601 | Хомут | 1 |
| 12 | 4327293 | Защитный кожух | 4 |
| 15 | 4390087 | Шланг | 1 |
| 16 | 4327293 | Защитный кожух | 3 |
| 18 | 4406267 | Переходник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4203485 | Штуцер трубки | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4242052 | Соединительный штуцер | 1 |
| 22 | J901080 | Болт | 1 |
| 24 | 4617185 | Шланг | 1 |
| 25 | 4190292 замена: 4190282 | Зажим | 1 |
| 25 | 4190282 | Зажим | 1 |
| 31 | 4509181 | Уплотнительное кольцо | 1 |
| 32 | M340825 | Болт с внутренним шестигранником | 4 |
| 33 | 4452604 замена: 4600953 | Удерживающий клапан | 1 |
| 33 | 4600953 | Удерживающий клапан | 1 |
| 34 | J780885 | Болт с внутренним шестигранником | 3 |
| 35 | J251008 | Пружинная шайба | 3 |
| 36 | 4459282 | Лента | 1 |
| 37 | 4613382 | Лента | 1 |
| 38 | J901035 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 4189602 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4138938 | Уплотнительное кольцо | 1 |
| 42 | 4612823 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
