Механизм натяжения <70, 80, K> — HITACHI ZX70

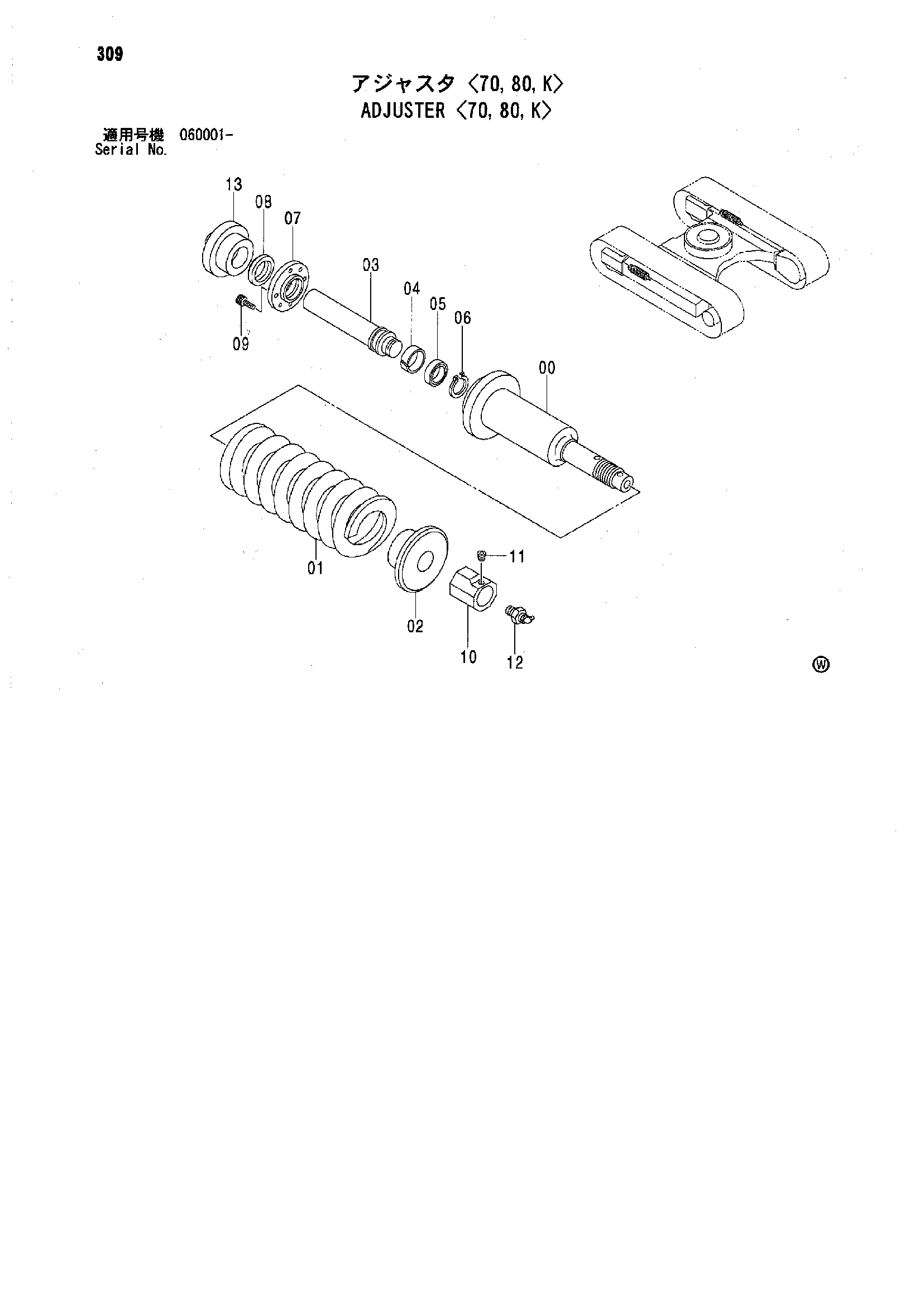

Заводская схема «Механизм натяжения <70, 80, K>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9174033 | Механизм натяжения в сборе | 2 | |
| 00 | 2041073 | Гидроцилиндр | 1 |
| 01 | 3083636 | Пружина | 1 |
| 02 | 4361838 | Шайба | 1 |
| 03 | 3076332 | Шток поршня | 1 |
| 04 | 4389125 | Износостойкое кольцо | 1 |
| 05 | 4112336 | U-образная манжета | 1 |
| 06 | 991342 | Стопорное кольцо | 1 |
| 07 | 3076340 | Фланец | 1 |
| 08 | 4371835 | Пылезащитное уплотнение | 1 |
| 09 | M340820 | Болт с внутренним шестигранником | 4 |
| 10 | 4360252 | Гайка | 1 |
| 11 | 4248106 | Пробка | 1 |
| 12 | 4293255 | Клапан | 1 |
| 13 | 4372152 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
