HSB общий трубопроводы <70, 70LC> — HITACHI ZX70

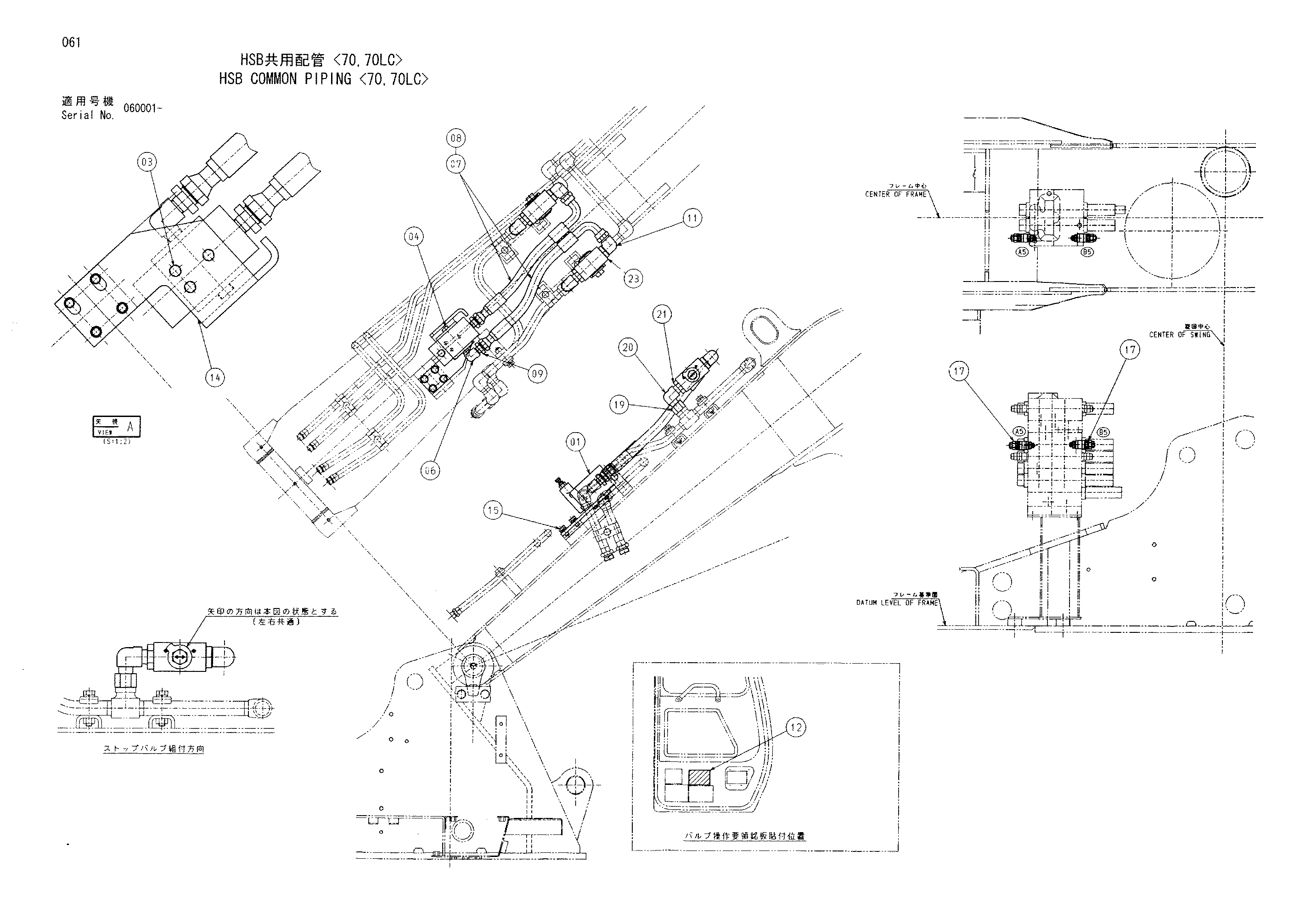

Заводская схема «HSB общий трубопроводы <70, 70LC>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | J010825 | Болт с шайбой | 3 |
| 03 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 03 | J260825 замена: A590108 | Болт с шайбой | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 06 | 94-0632 | Угловой штуцер | 1 |
| 07 | 4397974 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 2 |
| 11 | 4202113 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4301979 | Информационная табличка (английский) | 1 |
| 12 | 4301977 | Информационная табличка (японский) | 1 |
| 14 | 3098439 | Кронштейн | 1 |
| 15 | J021225 | Болт с шайбой | 4 |
| 15 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 15 | J271225 замена: J222012 | Болт с шайбой | 4 |
| 17 | 4394262 | Предохранительный клапан | 2 |
| 19 | 4216294 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 94-0633 | Угловой штуцер | 2 |
| 21 | 4340525 | Адаптер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4432055 | Запорный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
