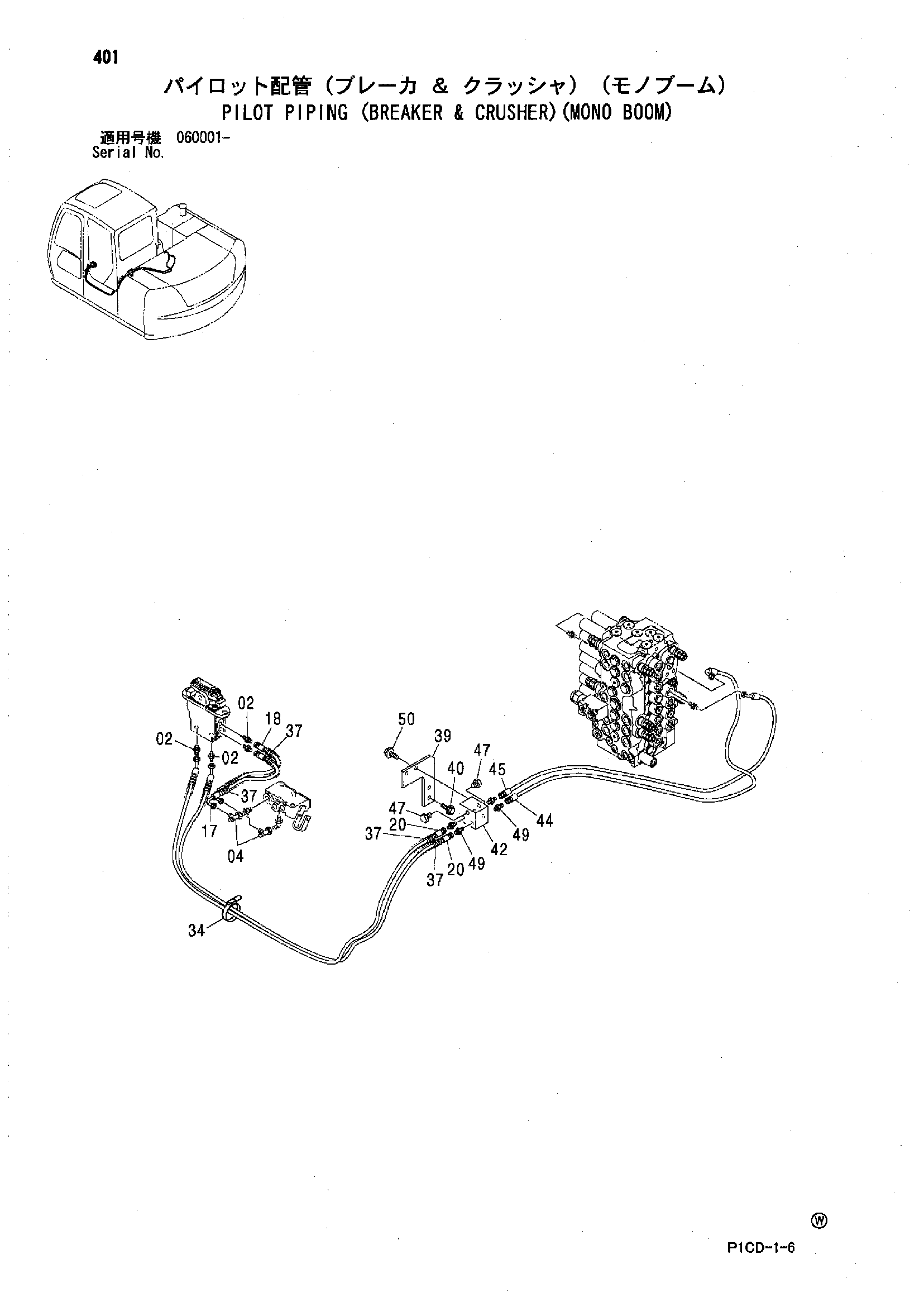

Пилотные гидролинии (гидромолот и гидроножницы)(моноблочный стрела) — HITACHI ZX70
Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы)(моноблочный стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200465 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4252786 | Тройник | 2 |
| 17 | 4464797 | Шланг | 1 |
| 18 | 4464796 | Шланг | 1 |
| 20 | 4313259 | Шланг | 2 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 37 | 4133527 | Защитный кожух | 10 |
| 39 | 9757579 | Кронштейн | 1 |
| 40 | J021025 | Болт с шайбой | 2 |
| 40 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 42 | 4330230 | Челночный клапан | 1 |
| 44 | 4311060 | Шланг | 1 |
| 45 | 4466543 | Шланг | 1 |
| 47 | 4093624 | Пробка | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4200468 | Адаптер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | J010820 | Болт с шайбой | 2 |
| 50 | J260820 замена: J900820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
