Смещаемый стрела — HITACHI ZX70

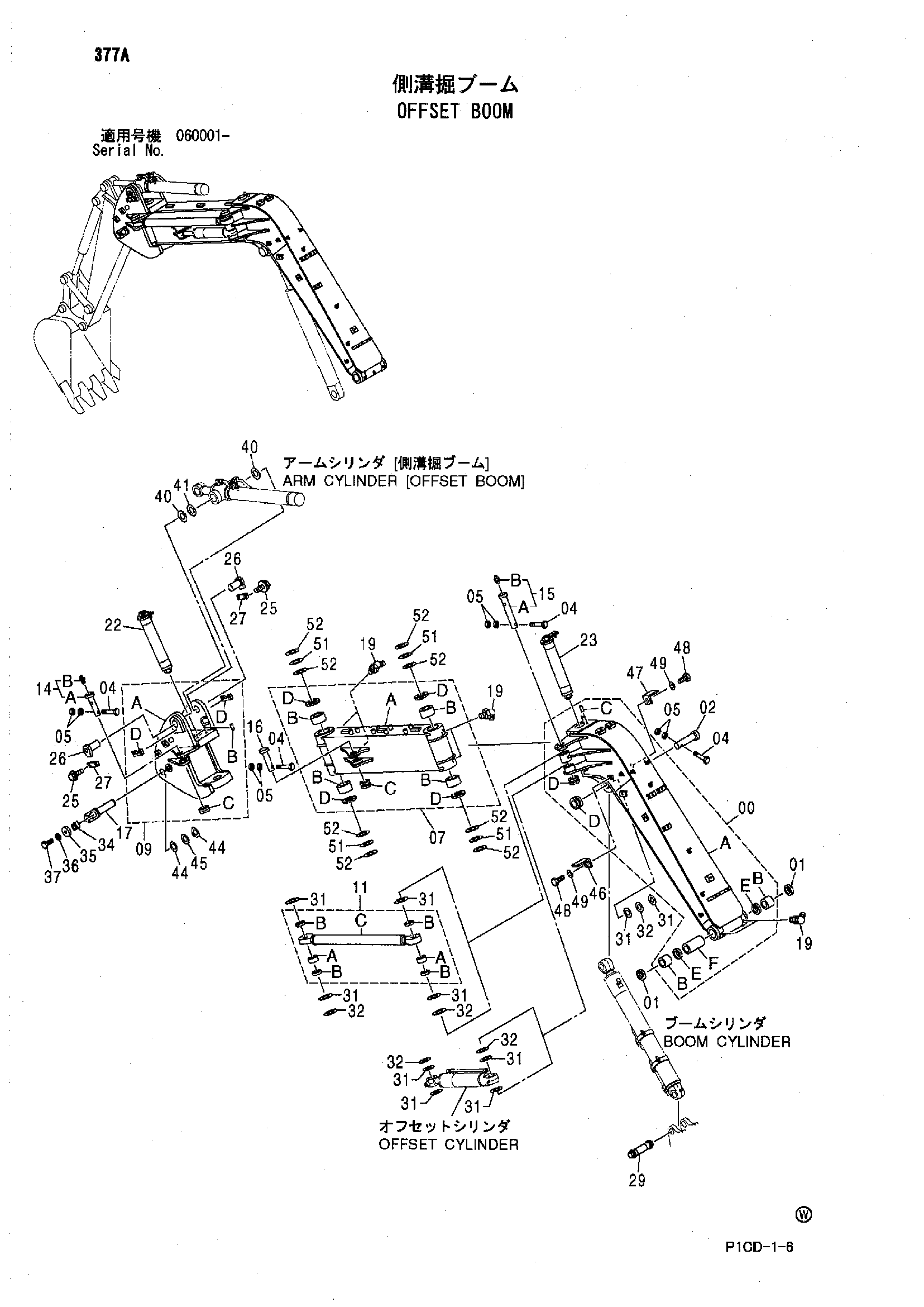

Заводская схема «Смещаемый стрела» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040792 | Стрела нижний в сборе | 1 |
| 00A | 5007874 | Стрела нижний | 1 |
| 00B | 4445478 | Втулка | 2 |
| 00C | 4459167 | Ограничитель | 2 |
| 00D | 4434950 | Ограничитель | 2 |
| 00E | 4094086 | Пылезащитное уплотнение | 2 |
| 00F | 4619823 | Трубка | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 3055536 | Палец | 1 |
| 04 | 4435123 | Стопорный палец | 4 |
| 05 | J950016 | Гайка | 8 |
| 07 | 8084919 | Стрела верхний в сборе | 1 |
| 07A | 6016789 | Стрела верхний | 1 |
| 07B | 4355877 | Втулка | 4 |
| 07C | 4434950 | Ограничитель | 1 |
| 07D | 4074008 | Пылезащитное уплотнение | 4 |
| 09 | 7040793 | Гидроцилиндр. стойка в сборе | 1 |
| 09A | 6020284 | Гидроцилиндр. стойка | 1 |
| 09B | 4459167 | Ограничитель | 2 |
| 09C | 4434950 | Ограничитель | 1 |
| 09D | 4400064 | Ограничитель | 2 |
| 11 | 9163869 | Стойка в сборе | 1 |
| 11A | 4345470 | Втулка | 2 |
| 11B | 4117954 | Пылезащитное уплотнение | 4 |
| 11C | 9749316 | Стойка | 1 |
| 14 | 9111317 | Палец в сборе | 1 |
| 14A | 3040621 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 1 |
| 15 | 9111316 | Палец в сборе | 1 |
| 15A | 3040620 | Палец | 1 |
| 15B | J75481 | Пресс-маслёнка | 1 |
| 16 | 3040622 | Палец | 1 |
| 17 | 8082132 | Палец | 1 |
| 19 | J75581 | Пресс-маслёнка | 6 |
| 22 | 4444485 | Палец | 1 |
| 23 | 4445060 | Палец | 1 |
| 25 | J011025 | Болт с шайбой | 4 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 26 | 8069904 | Палец | 2 |
| 27 | 4390505 | Пластина | 2 |
| 29 | 4468419 | Палец | 1 |
| 31 | 4374459 | Упорная пластина 1.0mm | 10 |
| 32 | 4374437 | Упорная пластина 2.0mm | 5 |
| 34 | 4424425 | Блок | 1 |
| 35 | 4426128 | Пластина | 1 |
| 36 | J257218 | Пружинная шайба | 1 |
| 37 | J921840 | Болт | 1 |
| 40 | 4366694 | Упорная пластина 1.0mm | 2 |
| 41 | 4367411 | Упорная пластина 2.0mm | 1 |
| 44 | 4394384 | Упорная пластина 1.0mm | 2 |
| 45 | 4394385 | Упорная пластина 2.0mm | 1 |
| 46 | 4472379 | Кронштейн | 1 |
| 47 | 4224631 | Кронштейн | 1 |
| 48 | J901425 | Болт | 2 |
| 49 | A590914 | Пружинная шайба | 2 |
| 51 | 4375134 | Упорная пластина 1.0mm | 4 |
| 52 | 4375136 | Упорная пластина 2.0mm | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
