Рукоять удерживающий клапан — HITACHI ZX70

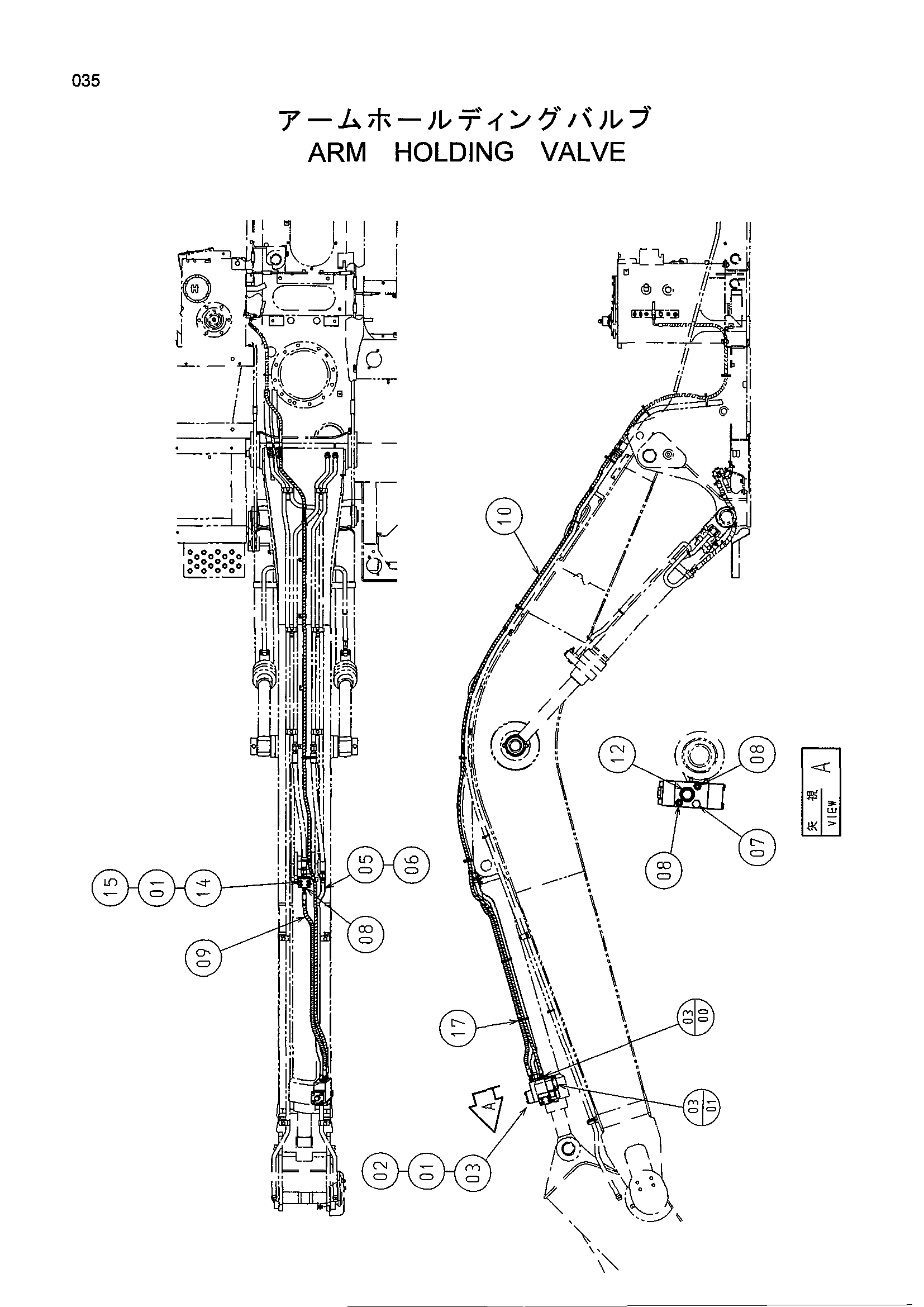

Заводская схема «Рукоять удерживающий клапан» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811030 | Уплотнительное кольцо | 1 |
| 02 | M341090 | Болт с внутренним шестигранником | 4 |
| 03 | 4440232 | Удерживающий клапан | 1 |
| 03-0 | 4459504 | Предохранительный клапан | 1 |
| 03-0 | 4459657 | Электромагнитный клапан | 1 |
| 05 | 4458878 | Трубка | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9208081 | Шланг в сборе | 1 |
| 10 | 9208065 | Шланг в сборе | 1 |
| 12 | 4189619 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 3086890 | Блок | 1 |
| 15 | M341050 | Болт с внутренним шестигранником | 4 |
| 17 | 4121859 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
