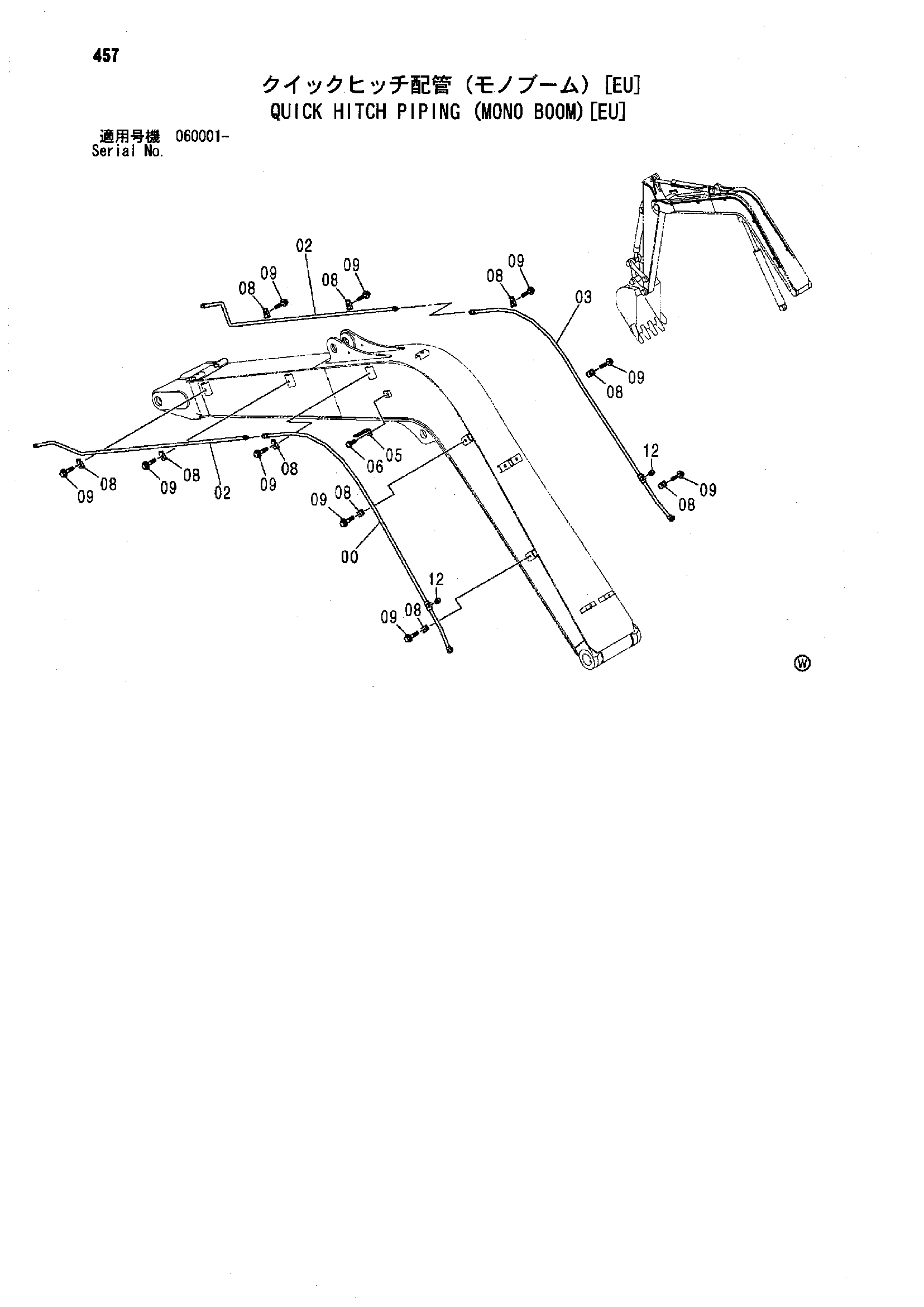

Быстрый хиткх трубопроводы (моноблочный стрела)[EU] — HITACHI ZX70

Заводская схема «Быстрый хиткх трубопроводы (моноблочный стрела)[EU]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8086568	Трубка	1
02	8086567	Трубка	2
03	8086570	Трубка	1
05	4602796	Кронштейн	1
06	J901430	Болт	1
08	4190124	Хомут трубки	10
09	J011250	Болт с шайбой	10
09	J271250 замена: J901250	Болт с шайбой	10
12	94-2023	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
