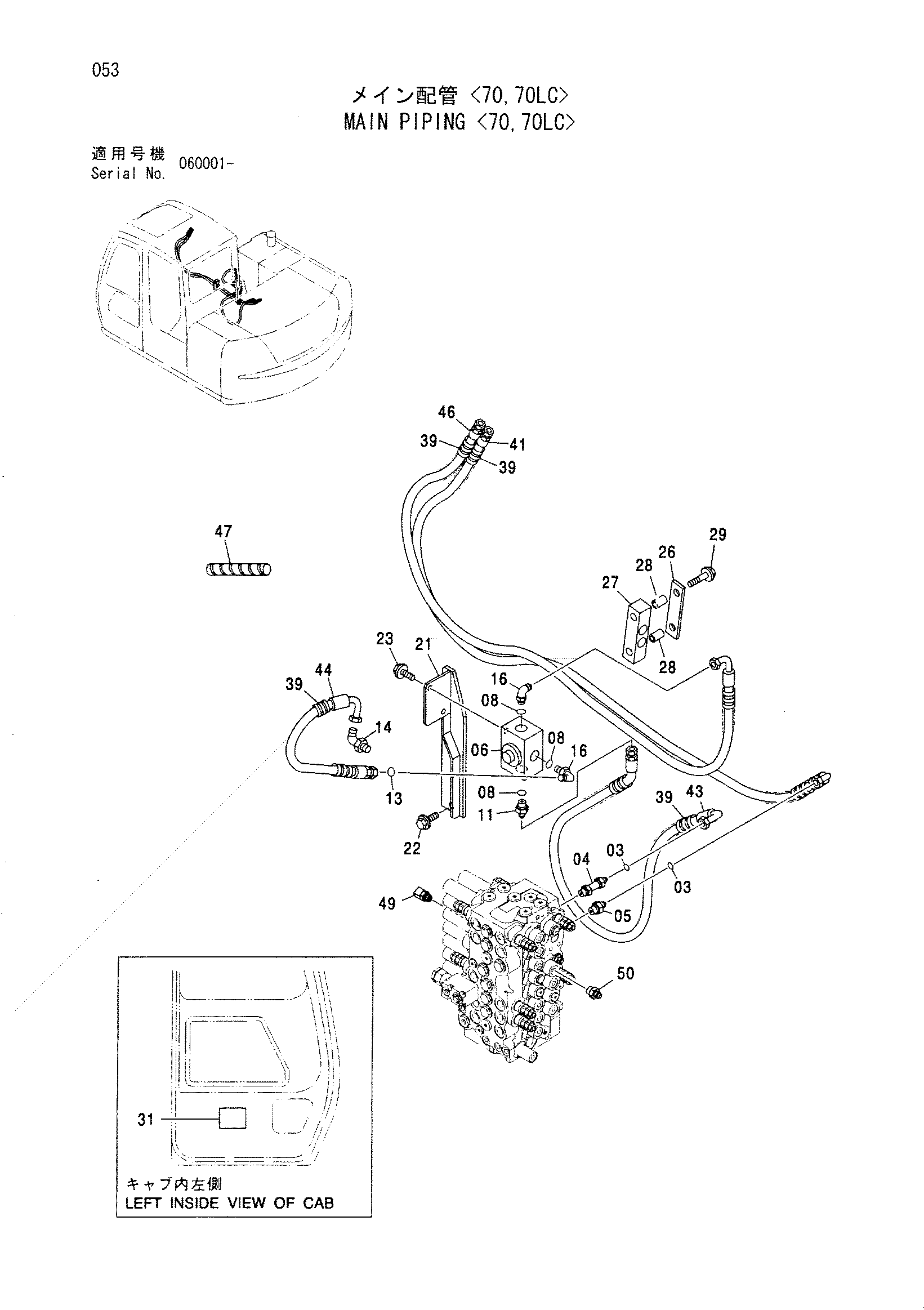

Основные гидролинии <70, 70LC> — HITACHI ZX70

Заводская схема «Основные гидролинии <70, 70LC>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4187308	Уплотнительное кольцо	2
04	4197532	Адаптер	1
04A	4506418	Уплотнительное кольцо	1
05	A853146	Адаптер	1
05A	4506418	Уплотнительное кольцо	1
06	4261540	Клапан	1
08	4187308	Уплотнительное кольцо	3
11	A853186	Адаптер	1
11A	4506429	Уплотнительное кольцо	1
13	4187308	Уплотнительное кольцо	1
14	A853366	Угловой штуцер	1
14A	4506424	Уплотнительное кольцо	1
16	A853386	Угловой штуцер	2
16A	4506429	Уплотнительное кольцо	1
21	8085720	Кронштейн	1
22	J011230	Болт с шайбой	2
22	J271230 замена: J901230	Болт с шайбой	2
22	J271230 замена: J222012	Болт с шайбой	2
23	J011025	Болт с шайбой	2
23	J271025 замена: J901025	Болт с шайбой	2
23	J271025 замена: J222010	Болт с шайбой	2
26	4462543	Пластина	1
27	4462544	Хомут шланга	1
28	4462542	Проставка	2
29	J011065	Болт с шайбой	2
29	J271065 замена: J901065	Болт с шайбой	2
29	J271065 замена: J222010	Болт с шайбой	2
31	4245076	Информационная табличка (японский)	1
31	4245758	Информационная табличка (английский)	1
39	4327294	Защитный кожух	12
41	4464799	Шланг (L, A5)	1
43	4463340	Шланг (A, B5)	1
44	4320234	Шланг	1
46	4464800	Шланг (R, B)	1
47	4327294	Защитный кожух	10
49	A852322	Угловой штуцер	1
49A	957366	Уплотнительное кольцо	1
50	A852122	Адаптер	1
50A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
