Трубопроводы основной <75> — HITACHI ZX70

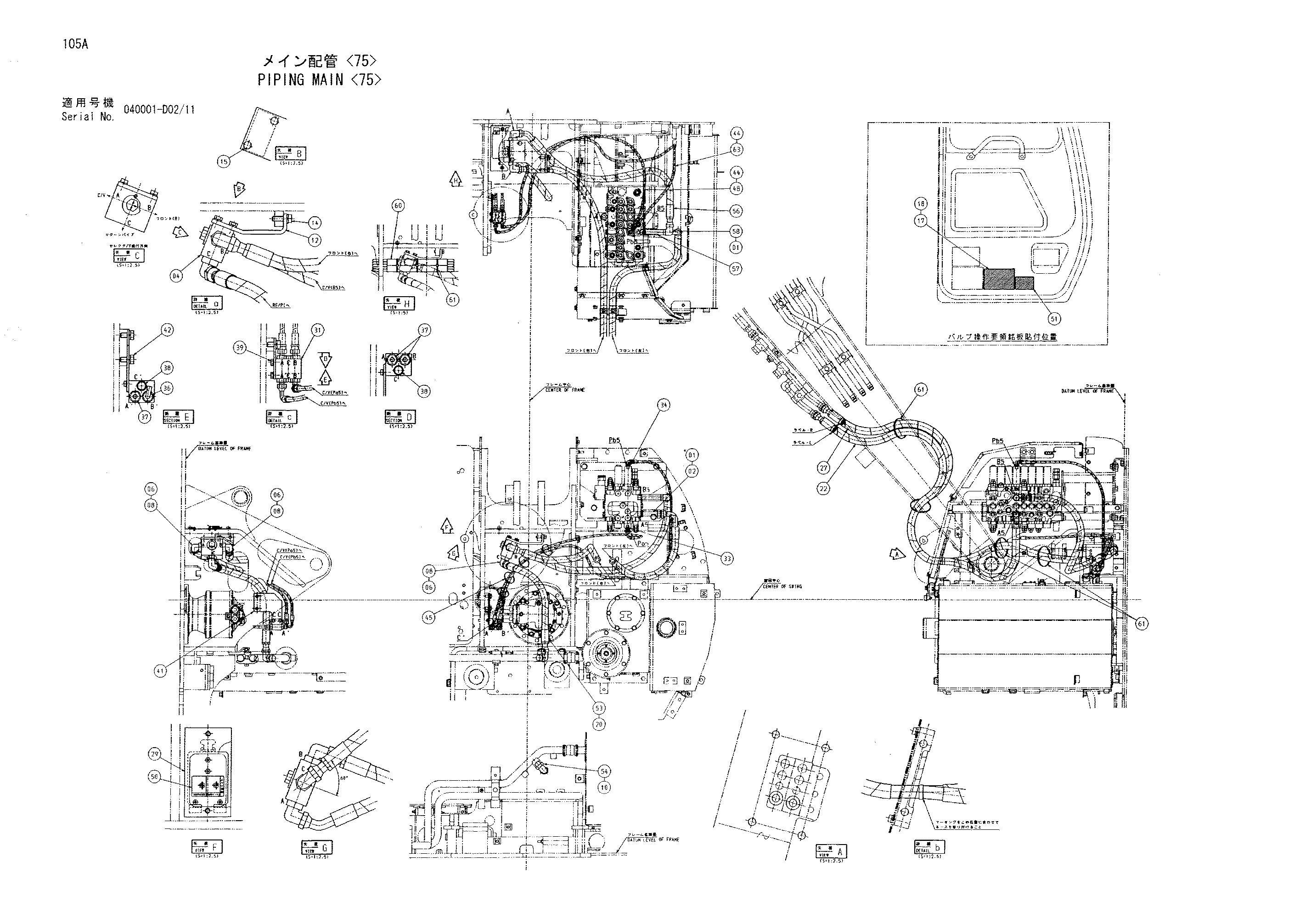

Заводская схема «Трубопроводы основной <75>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 1 |
| 02 | 4304496 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4261540 | Клапан | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | A853386 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 1 |
| 12 | 4481473 | Кронштейн | 1 |
| 14 | J011240 | Болт с шайбой | 2 |
| 14 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 14 | J271240 замена: J222012 | Болт с шайбой | 2 |
| 15 | J011025 | Болт с шайбой | 2 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 15 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 17 | 4245076 | Информационная табличка | 1 |
| 18 | 4245758 | Информационная табличка | 1 |
| 20 | 4327294 | Защитный кожух | 3 |
| 22 | 9215299 | Шланг в сборе | 1 |
| 22A | 4327294 | Защитный кожух | 3 |
| 27 | 9215300 | Шланг в сборе | 1 |
| 27A | 4327294 | Защитный кожух | 4 |
| 29 | 8090142 | Крышка | 1 |
| 31 | 4330230 | Челночный клапан | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852332 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852132 | Адаптер | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A885002 | Пробка | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | J010820 | Болт с шайбой | 2 |
| 39 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 39 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 41 | 4482000 | Кронштейн | 1 |
| 42 | J011225 | Болт с шайбой | 2 |
| 42 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 42 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 44 | 4327293 | Защитный кожух | 7 |
| 45 | 4055312 | Ленточный зажим | 5 |
| 48 | 4481171 | Шланг | 1 |
| 50 | 4484222 | Информационная табличка | 1 |
| 54 | 4157562 | Угловой штуцер | 1 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4412789 | Разъём S | 1 |
| 58 | A853346 | Угловой штуцер | 1 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
