Момент ограничитель жгут проводов (реле) — HITACHI ZX70

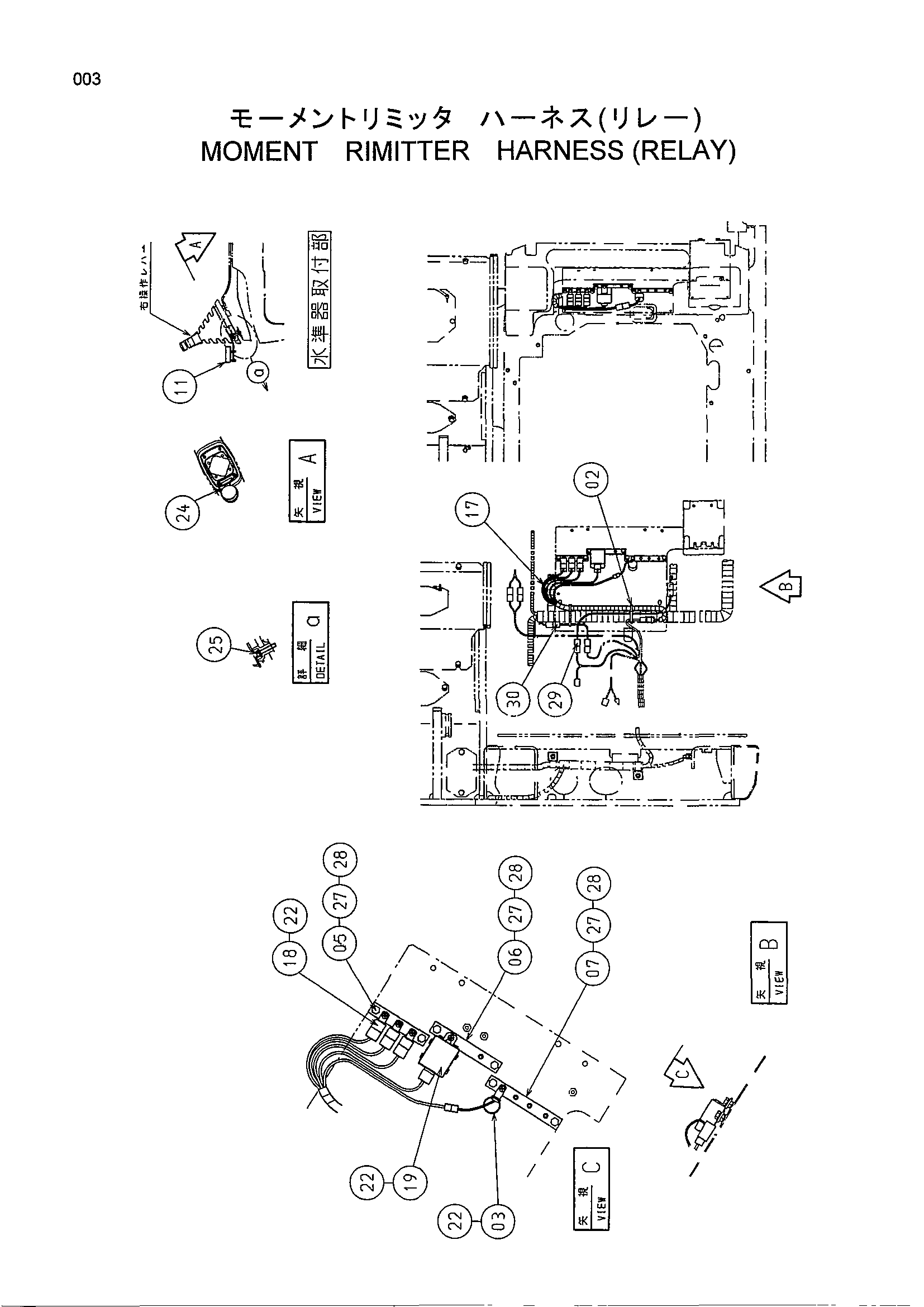

Заводская схема «Момент ограничитель жгут проводов (реле)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4121859 | Ленточный зажим | 2 |
| 03 | 4297188 | Зуммер | 1 |
| 05 | 9756418 | Кронштейн | 1 |
| 06 | 9756419 | Кронштейн | 1 |
| 07 | 9756420 | Кронштейн | 1 |
| 11 | 4475524 | Уровень | 1 |
| 17 | 2046727 | Жгут проводов | 1 |
| 18 | 4414207 | Реле | 3 |
| 19 | 4428213 | Блок | 1 |
| 22 | J460612 | Винт с шайбой | 5 |
| 24 | 9756735 | Кронштейн | 1 |
| 25 | J450635 | Винт с шайбой | 2 |
| 27 | J900812 | Болт | 6 |
| 28 | A590908 | Пружинная шайба | 6 |
| 29 | 3093209 | Жгут проводов | 1 |
| 30 | 3093210 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
