Быстросъёмное устройство трубопроводы (пилотный) — HITACHI ZX70

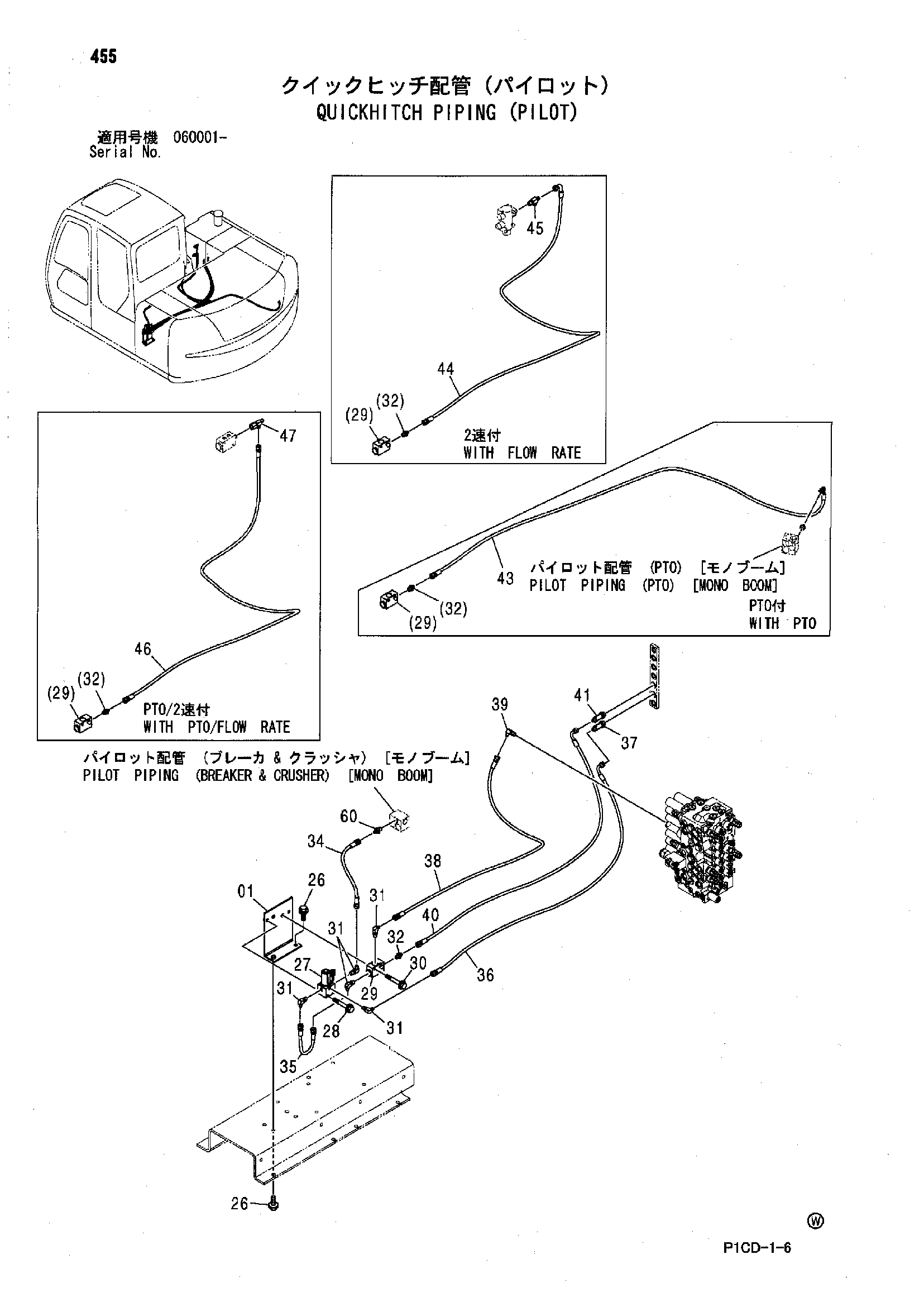

Заводская схема «Быстросъёмное устройство трубопроводы (пилотный)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9761170 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 4261289 | Клапан SOL | 1 |
| 28 | J260865 | Болт с шайбой | 2 |
| 28A | J900865 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 4203447 | Челночный клапан | 1 |
| 30 | J260850 | Болт с шайбой | 2 |
| 30A | J900850 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | A852322 | Угловой штуцер | 5 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4451995 | Шланг | 1 |
| 35 | 4480078 | Шланг | 1 |
| 36 | 4437901 | Шланг | 1 |
| 37 | 4239713 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4486004 | Шланг | 1 |
| 39 | A852322 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4437901 | Шланг | 1 |
| 41 | 4239713 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4606619 | Шланг | 1 |
| 44 | 4334912 | Шланг | 1 |
| 45 | A852422 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4486008 | Шланг | 1 |
| 47 | 4425484 | Соединительный штуцер | 1 |
| 60 | A852122 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
